Fra lyskilden til bildekvaliteten: Bakgrunnsbelysningen er den sanne "backstage-helten" til LCD-modulen.

Når folk snakker om LCD-skjermer, er det første du tenker på ofte bare «skjermen». Men en komplett Liquid Crystal Module (LCM) er langt mer enn bare et flytende krystallpanel. Den integrerer driver-ICer, et PCB og en ofte oversett, men likevel kritisk komponent: bakgrunnsbelysningen.

Baklys: "Lysmotoren" plassert bak skjermen

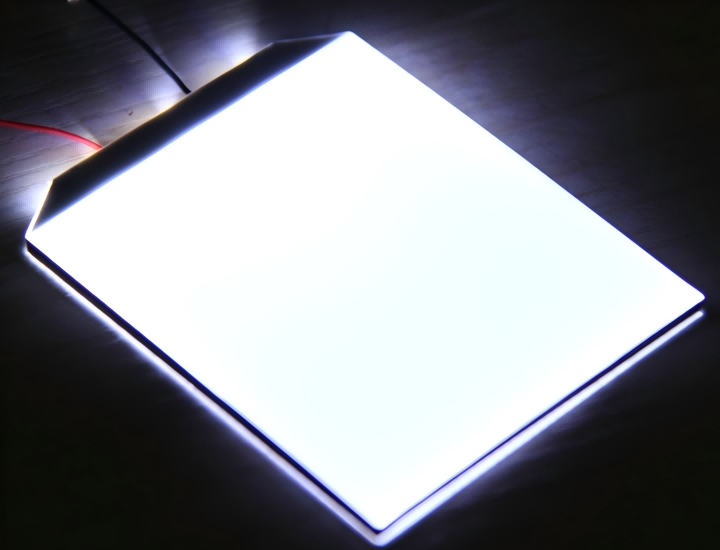

Flytende krystallmateriale i seg selv avgir ikke lys. Den fungerer mer som en "lysventil", og er avhengig av at bakgrunnsbelysningssystemet gir belysning før det kan vise et bilde. Kjerneoppgaven til en bakgrunnsbelysning er å konvertere en punktlys eller lineær lyskilde til en svært jevn overflatelyskilde.

Lysstyrke, ensartethet, fargetemperatur, strømforbruk – alle aspekter av seeropplevelsen du legger merke til med et blikk, støttes av bakgrunnsbelysningsteknologi.

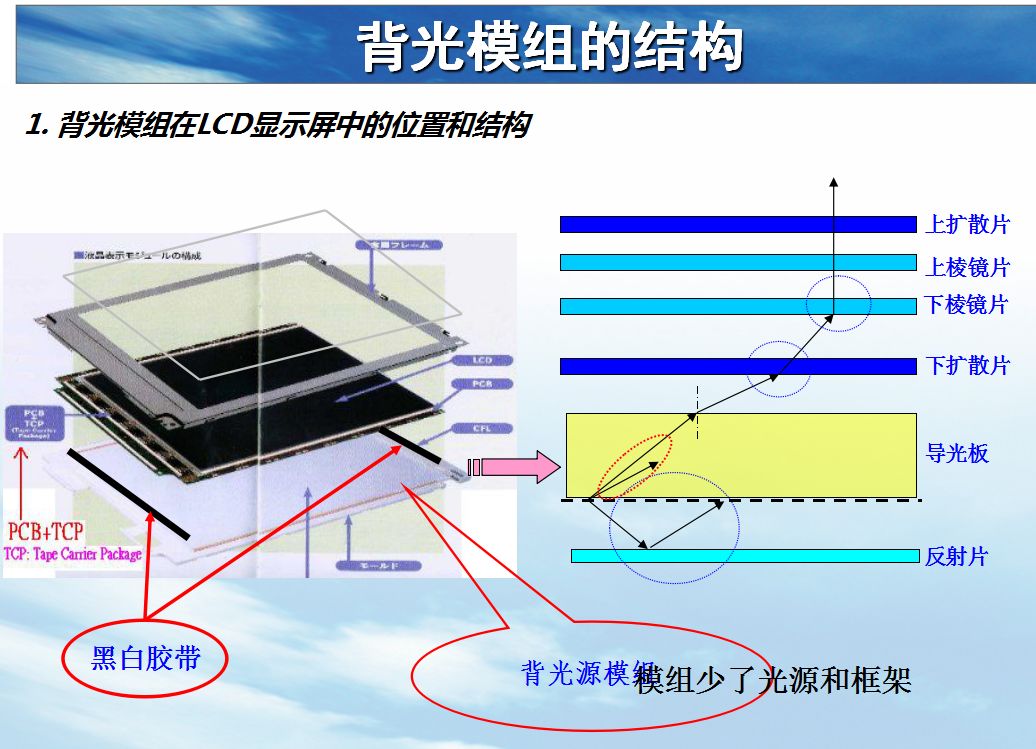

Demontering av bakgrunnsbelysningen: Et sett med presise optiske systemer

En høyytelses bakgrunnsbelysning er resultatet av avansert materialvitenskap og optisk presisjonsteknikk. Dens kjernekomponenter inkluderer:

Lyskilde:Opprinnelsen til lys, som bestemmer bakgrunnsbelysningens grunnleggende fargetemperatur, lysstyrke og levetid.

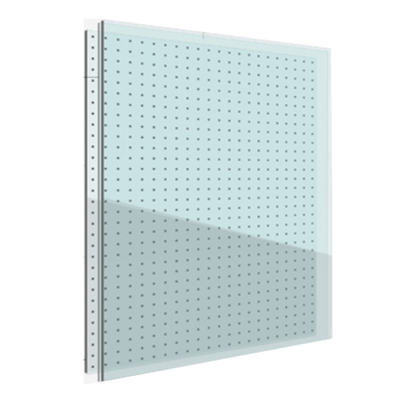

Lysføringsplate (LGP):Nøkkelen til jevn lysfordeling. Mikrostrukturerte prikker på bunnoverflaten sprer lys som kommer inn fra kanten over hele planet. Presisjonsstøpte prikker gir vanligvis bedre optisk ytelse enn tradisjonelle trykte prikker.

Optisk filmsett:Diffuserfilmer, lysstyrkeforbedrende filmer (BEF) og reflekterende ark jobber sammen for å eliminere varme flekker, forbedre frontal lyseffekt og sikre jevnhet.

Strukturell ramme og lysbrett:Gi stabil mekanisk støtte og pålitelige elektriske tilkoblinger.

Avhengig av strukturen faller bakgrunnsbelysningen inn i to hovedteknologiruter:

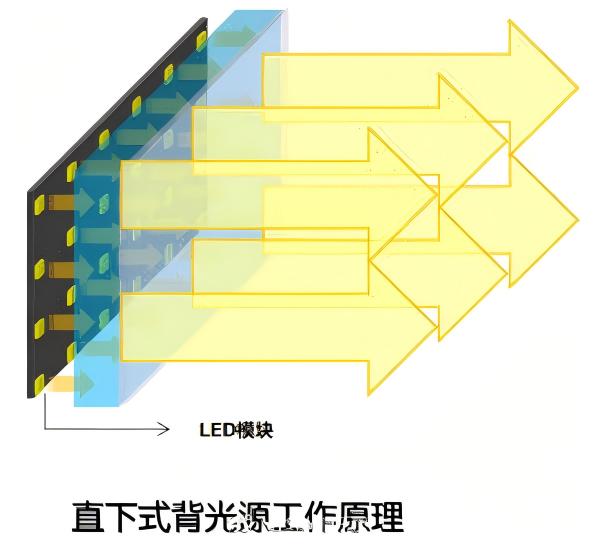

Direkte opplyst:LED-arrayer er plassert rett under lyslederplaten for direkte belysning. Dette gir høy lysstyrke og støtter lokal dimmekontroll.

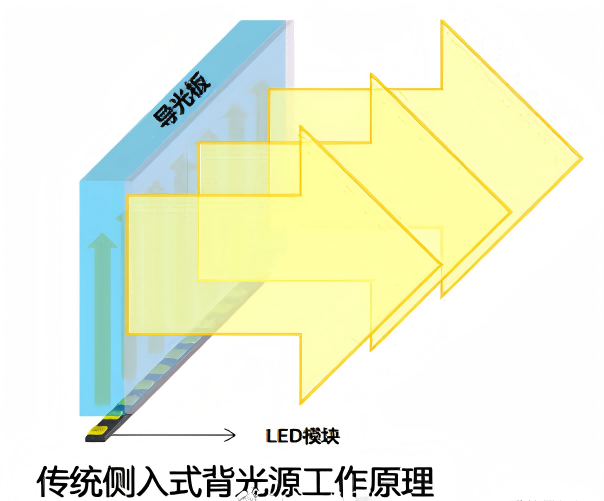

Edge-Lit:LED-lysstaver er plassert på sidene av lyslederplaten. Lys kommer inn fra kanten og reflekteres fremover gjennom platen, noe som gjør dette til nøkkelen til å oppnå ultraslanke design.

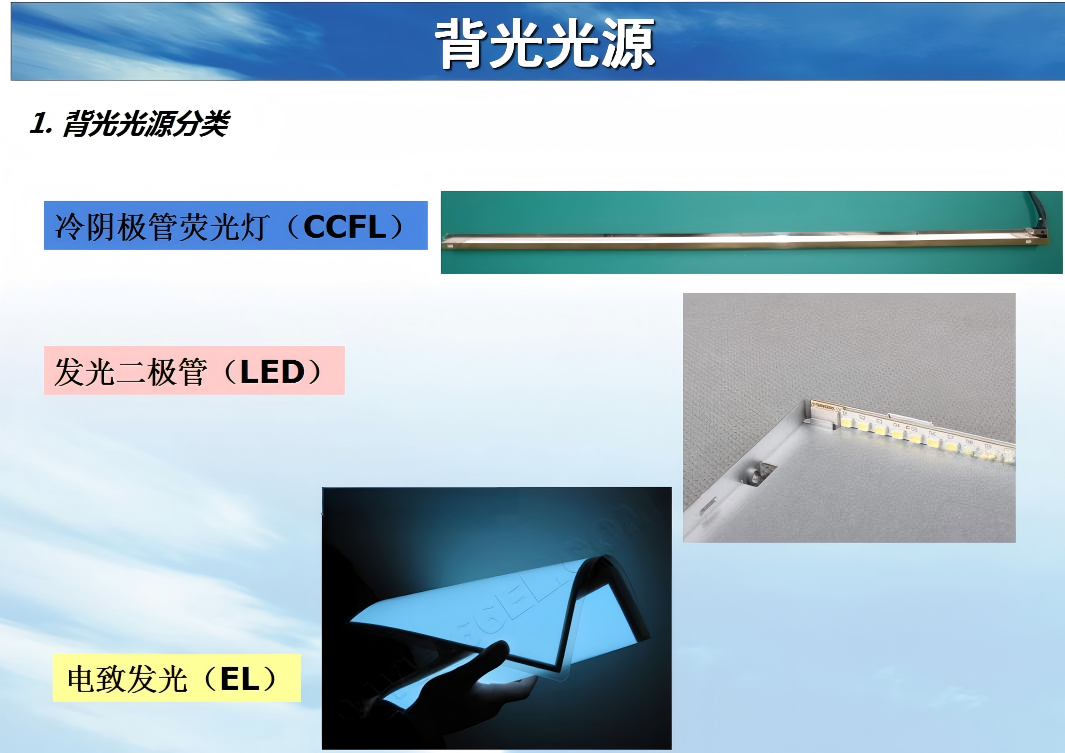

Tre typer lyskilder, hver med sine fordeler.

LED-bakgrunnsbelysning:Høy lysstyrke, lang levetid (over 30 000 timer for kantbelysning), lavt strømforbruk og en slank formfaktor. Det er det vanlige valget for alt fra forbrukerelektronikk til industrielle skjermer.

EL (elektroluminescerende) bakgrunnsbelysning:Ultratynn, perfekt ensartet over hele overflaten, og fleksibel/bøybar. Det er fortsatt uunnværlig for tilpassede LCD-er og fleksible skjermapplikasjoner.

CCFL (Cold Cathode Fluorescent Lamp) Bakgrunnsbelysning:I stor grad erstattet av lysdioder i forbrukerprodukter, men fortsatt verdifull i visse profesjonelle skjermapplikasjoner på grunn av sin utmerkede fargemetning og ensartethet.

Teknisk sammendrag

En bakgrunnsbelysning er langt mer enn bare en belysningskomponent. Fra materialvalg og optisk design til valg av lyskilde og foredling av strukturelle prosesser, bidrar hver detalj til den endelige ytelsen til en skjerm.

For produsenter som søker skjermer av høy kvalitet, er dyp ekspertise innen bakgrunnsbelysningsteknologi grunnlaget for produktdifferensiering, som oppfyller kravene til avanserte tilpassede LCD-er, og sikrer at hver skjerm leverer det visuelle løftet.

Fra lyskilde til bildekvalitet, bakgrunnsbelysningen er den sanne ukjente helten til LCD-moduler. Å forstå bakgrunnsbelysningsteknologi er til syvende og sist å forstå hva som gjør en flott skjerm.
