LCM-bakgrunnsbelysning: De kritiske rollene til plastramme og dobbeltsidig tape

I moderne skjermteknologi fungerer flytende krystallskjermen (LCD-skjermen) som en kjernekomponent, og dens generelle ytelse avhenger i stor grad av den integrerte modulen bak - LCM (LCD-modulen). LCM integrerer flytende krystalldisplayenheten, drivkretsene, strukturelle komponenter og bakgrunnsbelysningen i en komplett modul, med lyseffekten av bakgrunnsbelysningen som direkte bestemmer den endelige visuelle kvaliteten på skjermen. Innenfor den komplekse strukturen til bakgrunnsbelysningen fungerer komponenter som plastrammen og dobbeltsidig tape i synergi med kjernedeler som optiske filmer og lyskilder for samlet å sikre stabiliteten og den optiske ytelsen til modulen.

Bakgrunnsbelysning: Grunnlaget for skjermbilder

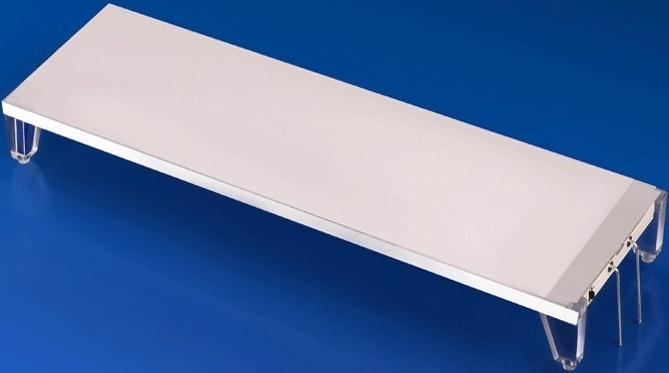

Bakgrunnsbelysningen (BackLight) er plassert bak flytende krystallskjermen, og dens kjernefunksjon er å konvertere punktlyskilder til ensartede og klare overflatelyskilder. Dens optiske design påvirker direkte lysstyrkeensartetheten, kontrasten og fargeytelsen til hele modulen, noe som er spesielt kritisk for fargedisplaymoduler (TFT-displaymodul). En typisk bakgrunnsbelysning består av en lyskilde, lyslederplate, flere lag med optiske filmer, en strukturell plastramme og en kjørelystavle, alt omhyggelig kombinert. Den kontinuerlige innovasjonen på dette feltet av mange ledende LCD-skjermprodusenter i Kina er basert på en dyp forståelse av rollen til hver komponent.

Plastramme: The Dual Guardian of Optics and Structure

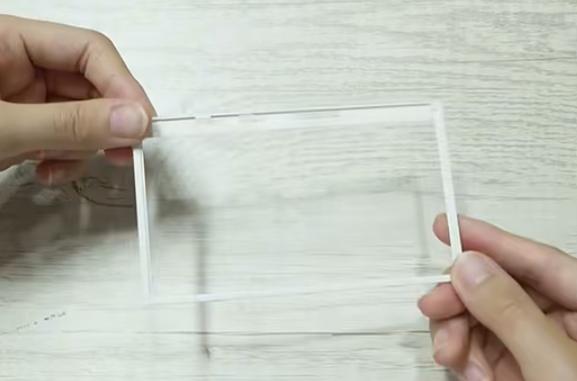

Plastrammen fungerer som skjelettet til bakgrunnsbelysningen, og gir ikke bare viktig mekanisk støtte og beskyttelse, men utfører også viktige optiske styringsfunksjoner. Valget av materiale er direkte skreddersydd til ulike produktdesign:

URZ2501 Materiale:Tilbyr utmerkede reflekterende og lysblokkerende egenskaper, ofte brukt i mellom-til-høy-end fargedisplaymoduler (TFT-displaymodul) for å forbedre kontrast og fargerenhet.

PC hvit materiale:Brukes ofte i sidebelyste bakgrunnsbelysningsdesign, noe som letter den slanke profilen til LCD-skjermer.

PC hvit + glassfibermateriale:Forbedrer den strukturelle stivheten til bunnbelyste bakgrunnsbelysningsprodukter, egnet for industrielle miljøer med strenge krav til pålitelighet.

I prosjekter som involverer tilpassede LCD-skjermer, er design og materialvalg av plastrammen nøkkelen til å oppnå spesifikke optiske effekter og mekaniske spesifikasjoner.

Dobbeltsidig tape: Spesialisten for skjult lim og lysblokkering

Dobbeltsidig tape spiller en uunnværlig rolle som "lim" i LCM-montering. Den er ansvarlig for å sikre interne optiske filmer som lyslederplaten, diffusjonsfilmen og lysstyrkeforbedringsfilmen, og til slutt binde bakgrunnsbelysningen godt til LCD-skjermen.

Konvensjonell dobbeltsidig tape:Tilgjengelig i forskjellige underlag (f.eks. underlagsfrie, PET) og tykkelsesalternativer (0,03–0,30 mm). Når du kobler til COG-struktur LCD-skjermer, kan valg av dobbeltsidig tape med passende tykkelse effektivt dempe trykket og forhindre at det oppstår hvite flekker på skjermen.

Svart-hvitt dobbeltsidig tape:Dette er et funksjonelt materiale med en svart side for lysblokkering og en hvit side for refleksjon, som samtidig utfører de tre oppgavene adhesjon, lysblokkering og refleksjon. Det brukes ofte til å definere det effektive visningsområdet til fargeskjermmoduler (TFT-skjermmodul) og for å sikre fleksible kretser (FPC), noe som gjør det til en viktig komponent for å forbedre skjermgrenseklarheten og generell pålitelighet.

Konklusjon

Innenfor det nøyaktige systemet til en LCM, fra de lysemitterende LED-ene og lysføringsplatene til de festende plastrammene og dobbeltsidig tape, har hver komponent en unik og uerstattelig funksjon. De jobber sammen i presis koordinering, og fraværet eller feilen til en enkelt kobling vil påvirke den generelle ytelsen og påliteligheten. Verdien av plastrammen og dobbeltsidig tape ligger nettopp i deres uunnværlige synergi med andre kjernekomponenter som bakgrunnsbelysning og LCD-skjerm, og danner til sammen grunnlaget for en stabil, effektiv og høykvalitets skjermmodul.
