Omfattende analyse av LCD Black Technology (Del 1): Struktur og tilkobling, låser opp kjernekoden for skjermen

I dagens verden hvor elektroniske enheter er allestedsnærværende, fungerer flytende krystallskjermer (LCD-er) som kjernegrensesnittet for menneske-maskin-interaksjon, og deres tekniske evner bestemmer direkte brukeropplevelsen til enheter. Fra smarte wearables til industrielle kontrollsystemer, fra bilskjermer til forbrukerelektronikk, bak LCD-produkter i forskjellige scenarier ligger omhyggelig utformede strukturelle skjemaer og tilkoblingsteknologier. Som en profesjonell tilpasset LCD-skjermprodusent og en kraftig LCD-skjermfabrikk, er CNK en spesialisert og sofistikert høyteknologisk bedrift dedikert til FoU, produksjon og salg av skjermenheter og HMI (Human-Machine Interface) produkter.

I dag vil vi gjennomføre en dybdeanalyse av kjernegrunnlaget til LCD-skjermer, og hjelpe deg med å forstå den underliggende logikken til skjermteknologi.

I. Produktstruktur: Skreddersydde skjermløsninger

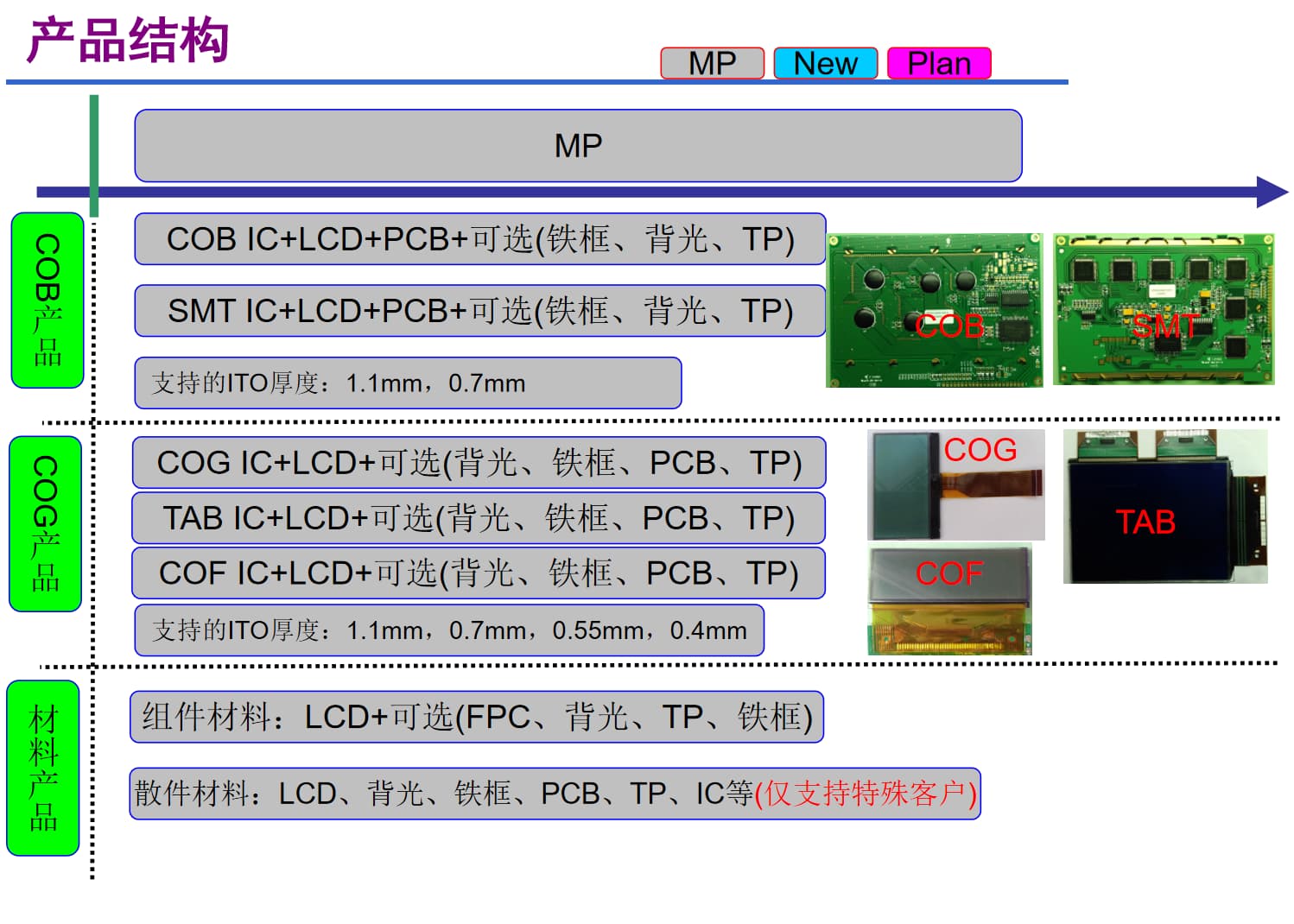

Produktstrukturen til LCD-skjermer er ikke én størrelse som passer alle, men er tilpasset i henhold til applikasjonsscenarier og ytelseskrav. Som et erfarent skjermproduksjonsselskap inkluderer CNKs kjerneprodukter monokrome LCD-er og monokrome moduler, 0,96-15,6 tommers TFT-skjermmoduler, OLED-moduler og HMI menneske-maskin interaksjonsmoduler. Produktstrukturen består hovedsakelig av tre kategorier av kjerneprodukter og ulike derivatordninger:

1. Integrerte produkter: Effektive og stabile hovedvalg

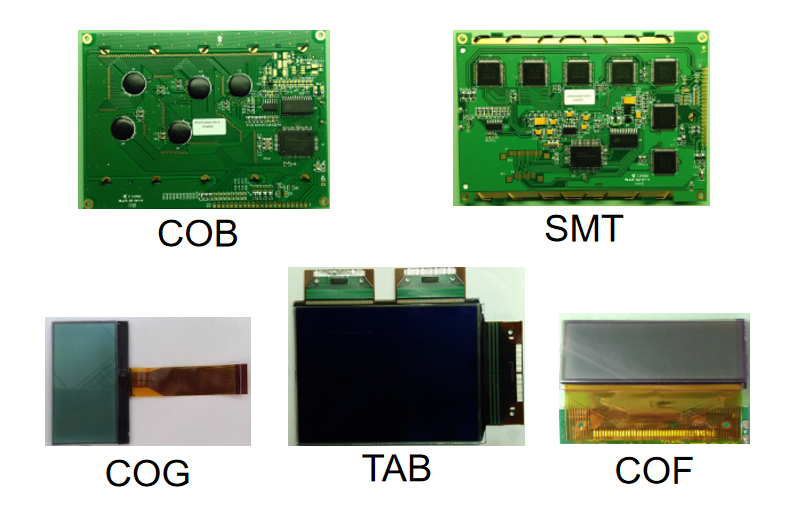

•  COB-produkter: Vedta en kjernearkitektur av "IC + LCD + PCB" og kan utstyres med valgfrie komponenter som jernrammer, bakgrunnsbelysning og TP (berøringspaneler). Med høy integrasjon og sterk stabilitet, er de mye brukt i scenarier med strenge krav til pålitelighet som industrikontroll og bilutstyr.
•  COG-produkter:Basert på "IC + LCD", støtter de fleksibelt utvalg av tilbehør som bakgrunnsbelysning, jernrammer, PCB og TP. Mens de sikrer ytelse, forenkler de den strukturelle designen, noe som gjør dem egnet for smarte bærbare enheter, små bærbare enheter og andre produkter med strenge størrelsesbegrensninger.
•  SMT/COF/TAB-produkter:Kombiner SMT IC, COF IC og TAB IC med henholdsvis LCD, sammen med valgfritt tilbehør, som dekker skjermbehov fra middels til høye ende. Blant dem utmerker COF- og TAB-ordninger seg i produkter med smal ramme og høy oppløsning

•  Komponentmaterialer:Sentrert på LCD, kan de pares med komponenter som FPC (Flexible Printed Circuits), bakgrunnsbelysning, TP-er og jernrammer, og gir kundene halvintegrerte løsninger som balanserer tilpasningsfleksibilitet og monteringseffektivitet.
• Reservedelsmaterialer:Tilby et komplett sett med reservedeler, inkludert LCD, bakgrunnsbelysning, jernrammer, PCB-er, TP-er og IC-er, og støtter kun de dyptgående tilpasningsbehovene til spesielle kunder. Dette demonstrerer fullt ut den fleksible tilpasningsevnen til en tilpasset LCD-skjermprodusent og er egnet for nisje- og personlige skjermscenarier.

Det er verdt å merke seg at forskjellige strukturelle ordninger av CNK støtter forskjellige ITO-tykkelser: COB- og SMT-ordninger støtter 1,1 mm og 0,7 mm tykkelser; COG-, COF- og TAB-skjemaer utvides ytterligere til 0,55 mm og 0,4 mm. Den tynnere ITO-tykkelsen muliggjør miniatyrisering og lettvekt av enheter, og gjenspeiler også den utsøkte tekniske styrken til LCD-skjermfabrikken.

II. Tilkoblingsmetoder: Effektiv overføring "bro"-design

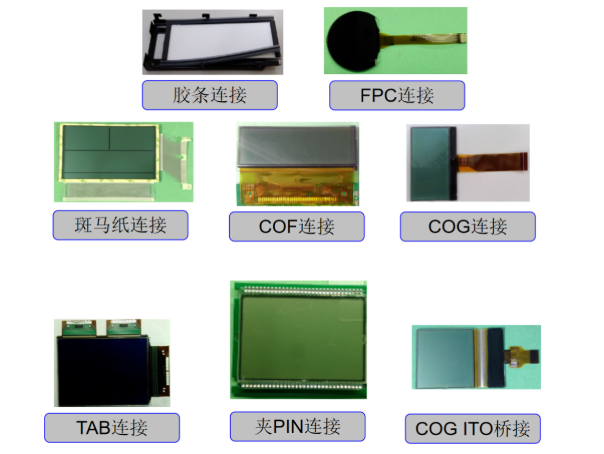

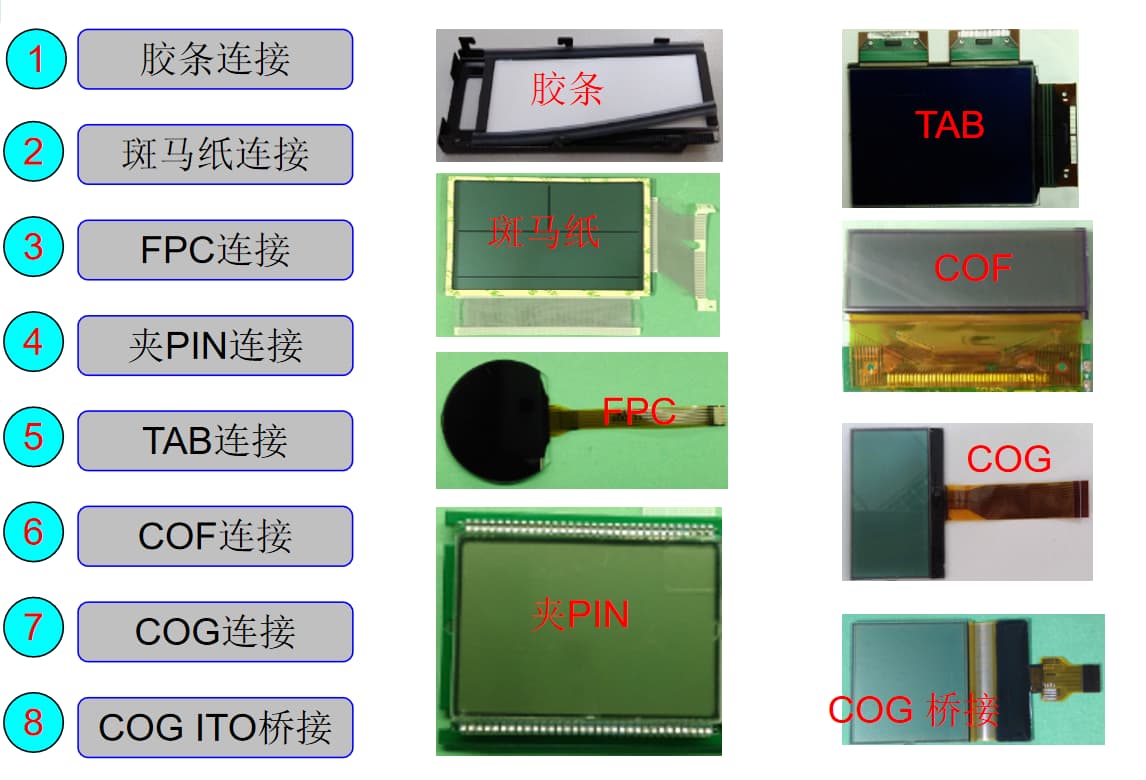

Hvis produktstrukturen er "skjelettet" til en LCD-skjerm, er tilkoblingsmetoden "blodkaret" som går gjennom det, noe som direkte påvirker stabiliteten til signaloverføring og monteringsvennligheten til produktet. Som et profesjonelt skjermproduksjonsselskap mestrer CNK 8 vanlige tilkoblingsmetoder, som fullt ut dekker forskjellige applikasjonsscenarier:

1. Grunnleggende tilkoblingsskjemaer: Enkel, pålitelig og kostnadskontrollerbar·

• Gummistrimmeltilkobling:Enkel å betjene og lav kostnad, egnet for vanlige elektroniske enheter med lave krav til tilkoblingsstabilitet.
• Zebra papirtilkobling:Med god ledningsevne og fleksibilitet tilpasser den seg til små strukturelle deformasjoner og brukes ofte til å koble til små LCD-er og PCB-er.
•  Pin Clip-tilkobling:Enkel å demontere og praktisk for senere vedlikehold, den er mye brukt i utstyr som krever hyppig feilsøking eller utskifting av komponenter.

• FPC-tilkobling:Kombinert med fleksible trykte kretser, kan den oppnå tilkoblinger i flere vinkler og trange rom, noe som gjør det til det foretrukne opplegget for smarte wearables, sammenleggbare enheter og andre produkter.
• TAB-tilkobling:Fester driver-IC direkte til LCD-skjermen gjennom TAB (Anisotropic Conductive Film), reduserer tilkoblingsnoder og forbedrer overføringseffektivitet og stabilitet.
• COG-tilkobling:Fester IC direkte til glasssubstratet til LCD-skjermen, noe som reduserer produktstørrelsen og forbedrer integreringen, som er kjernetilkoblingsmetoden for avanserte bærbare enheter.
• COF-tilkobling:IC-en er pakket på en fleksibel film og deretter festet til LCD-skjermen, med både fleksibilitet og høy integrasjon, tilpasset skjermbehovene til smale rammer og høye oppløsninger.
• COG ITO brobygging:En spesiell brodesign optimerer signaloverføringsbanen ytterligere, og yter utmerket i store LCD-skjermer med høy bildekvalitet.

Basert på rike strukturelle ordninger og pålitelige tilkoblingsteknologier, tilbyr CNK, som en høykvalitetsbedrift innen Kina TFT-skjermer, kontinuerlig skjermløsninger av høy kvalitet for ulike bransjer. I den neste artikkelen vil vi fortsette å utforske typeklassifiseringen og visningsmodusene til LCD-skjermer, så følg med!
