Presisjonsjustering og cellemontering: Analyse av PI-belegg og gnideprosesser i LCD-produksjon

Den komplette produksjonsprosessen av LCD involverer over 40 nøyaktige trinn, som kan deles inn i fem hovedtrinn: ITO-mønsteretsing, justeringslagsdannelse (PI-belegg og gnidning), cellemontering, flytende krystallfylling og -skjæring, og sluttinspeksjon og pakking. Blant disse fungerer PI-belegget, justeringsgnidningen og cellemonteringsprosessene som kjernekomponenter i front-end, og spiller en avgjørende rolle i produksjonen av LCD-skjermer og direkte påvirker skjermens ytelse.

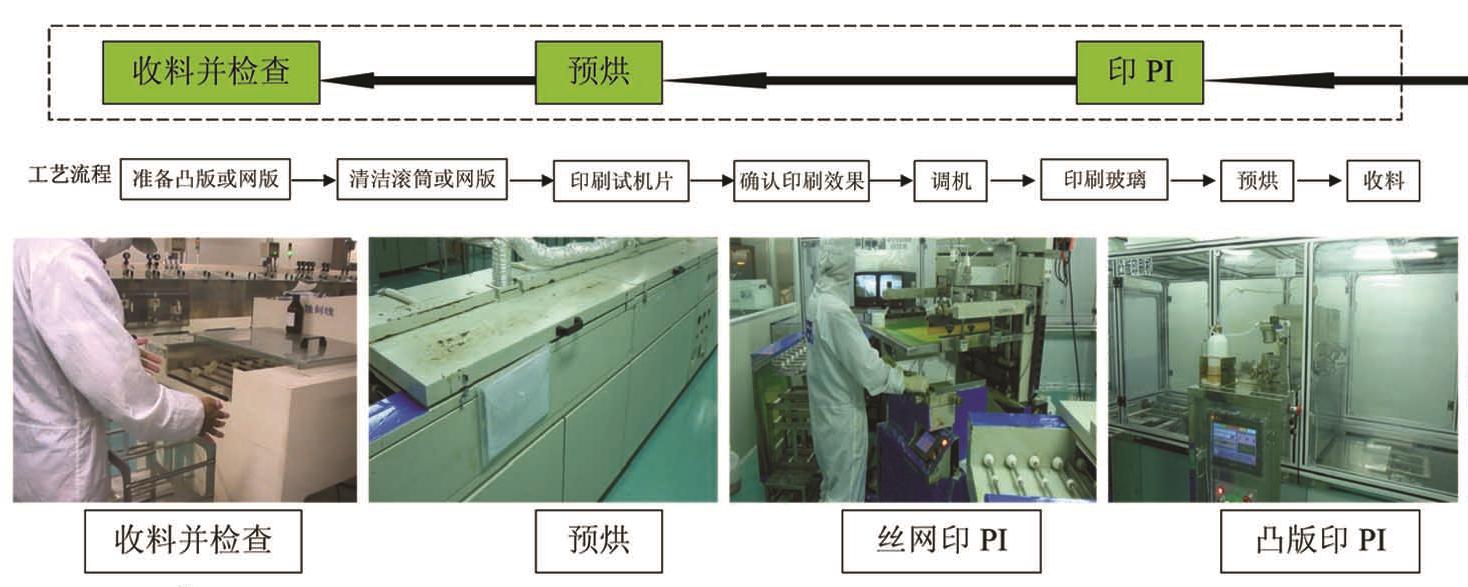

PI-belegg: Bygger grunnlaget for molekylær justering

Påføringen av justeringslaget på substratoverflaten er det første kritiske trinnet i produksjon av LCD-moduler. Ved å bruke presisjonselektiv beleggteknologi påføres polyimid (PI) jevnt på ITO-glasset, etterfulgt av en strengt temperaturkontrollert herdeprosess for å danne et stabilt justeringslag. På grunn av sin utmerkede kjemiske stabilitet, høye isolasjonsmotstand og høye temperaturbestandighet, sikrer PI-materiale langsiktig pålitelighet til LCD-skjermen. Presisjonen til denne prosessen påvirker direkte innrettingskvaliteten til flytende krystallmolekylene i påfølgende trinn, og danner grunnlaget for å oppnå høyytelsesvisning.

Alignment Rubbing: Presisjonskontroll av mikrostrukturer

Justeringsgnidningsprosessen innebærer å bruke spesialisert fløyelsklut for å gni PI-lagets overflate i en bestemt retning, og skaper ensartede mikroskopiske riller. Disse sporene i nanoskala leder flytende krystallmolekylene til å justere i en forhåndsbestemt retning, og bestemmer derved visningsvinkelkarakteristikkene til LCD-skjermen. Det er viktig å merke seg at mens gnidningsretningen bestemmer synsvinkelretningen, påvirker den ikke synsvinkelområdet. Som profesjonelle LCD-skjermprodusenter sikrer vi at hver tilpassede LCD-skjerm oppnår ønsket optisk ytelse gjennom presis kontroll av gnidningsvinkel og trykk.

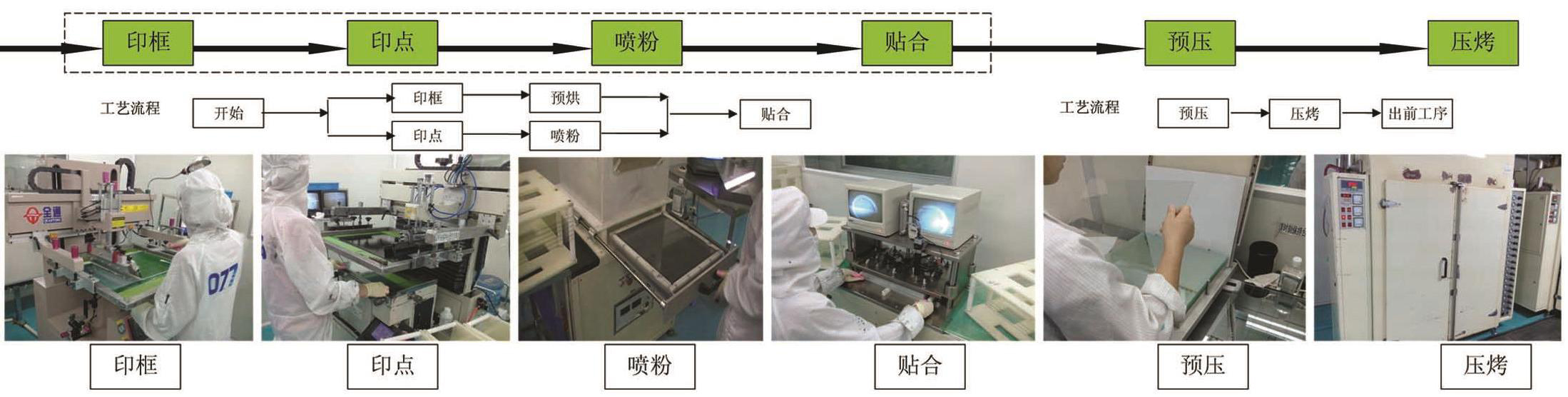

Cellemontering: Konstruere en stabil skjermenhet

Cellemonteringsprosessen involverer tre nøkkeltrinn:

Tetningsmiddelutskrift: Nøyaktig påføring av tetningsmasse ved bruk av silketrykkteknologi for å danne en forseglet struktur.

Spacer Spray: Jevn fordeling av spacermaterialer for nøyaktig å kontrollere cellegapetoleranse.

Montering og herding: Permanent liming av øvre og nedre underlag gjennom høytemperaturherding.

Denne serien med prosesser konstruerer et stabilt rom for flytende krystallmolekyler, hvor maskineringsnøyaktigheten direkte påvirker displayens enhetlighet og levetid for LCD-modulen. Spesielt i skreddersydd LCD-skjermproduksjon kan vi justere cellegapparametere i henhold til kundens krav for å optimalisere skjermytelsen.

Prosessforlengelse: Den spesielle verdien av TOP Coating

For high-end STN-produkter legger TOP-beleggsprosessen til et SiO2-lag etter fotolitografi, som både fyller elektrodegrøfter og gir isolasjon og forbedring av synsvinkel. Denne spesielle prosessen demonstrerer LCD-skjermprodusenters kontinuerlige jakt på produktytelse og gir flere tekniske alternativer for tilpassede LCD-skjermer.

Ved å utnytte omfattende ekspertise innen PI-belegg, gnidning og cellemonteringsprosesser, sikrer CNK Electronics at hver LCD-modul oppfyller strenge kvalitetsstandarder. Vi er forpliktet til å tilby pålitelige skjermløsninger for globale kunder gjennom presis prosesskontroll og omfattende kvalitetssystemer, som driver kontinuerlig fremgang innen skjermteknologi.
