ITO Patterning: The Foundation of Precision LCD Manufacturing

  Bak hver tydelig og lyssterk LCD-skjerm ligger en avgjørende presisjonsprosess – ITO-mønster. Som den innledende fasen i de over 40 trinnene i LCD-produksjon, er det beslektet med å "etse det negative" av skjermverdenen. Dens nøyaktighet bestemmer direkte skjermkvaliteten og påliteligheten til LCD-modulen. Enten for standardprodukter eller tilpassede LCD-skjermer, deres unike visningsmønstre stammer fra denne prosessen. Denne transformasjonen av designplaner til mikroskopisk virkelighet er et bevis på den tekniske dyktigheten til LCD-skjermprodusenter.

  ITO-mønster forvandler rå ITO-glass til de ønskede elektrodemønstrene gjennom syv nøyaktige trinn. Dette er ikke bare produksjon, men en kunst å "mikrogravere" på mikronnivå.

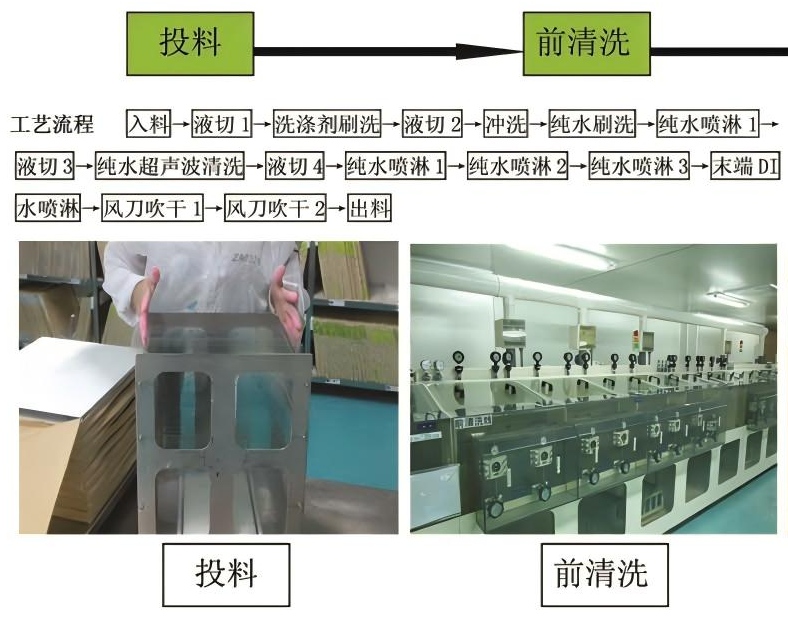

Trinn 1: Rengjøring – en ren start

ITO-glasset gjennomgår grundig rengjøring med rengjøringsmidler og avionisert vann for å fjerne urenheter i overflaten. Dette tilsynelatende enkle trinnet er grunnlaget for å sikre kvaliteten på påfølgende prosesser. Enhver mindre feil kan påvirke den endelige visningsytelsen til LCD-skjermen.

Trinn 2: Fotoresistbelegg—uniform dekning

En fotoresist påføres jevnt på det rene ITO-ledende laget og bakes. Dette tynne fotoresistlaget fungerer som en midlertidig bærer for mønsteroverføring, og dets ensartethet påvirker direkte presisjonen til de påfølgende mønstrene.

Trinn 3: Eksponering – Definere med lys

  Grunnlagt i Shenzhen i 2010, utvidet CNK Electronics (CNK i korte trekk) den verdensledende fabrikken i Longyan, Fujian i 2019. Det er en nasjonal spesialisert og innovativ "lille gigantisk" bedrift som spesialiserer seg på design, utvikling, produksjon og salg av displayprodukter. CNK gir kundene et komplett utvalg av kostnadseffektive små og mellomstore skjermmoduler, løsninger og tjenester med utmerket kvalitet over hele verden. Orientert i teknologi og høy kvalitet, CNK holder bærekraftig utvikling, jobber for å tilby kundene bedre og stabile tjenester.

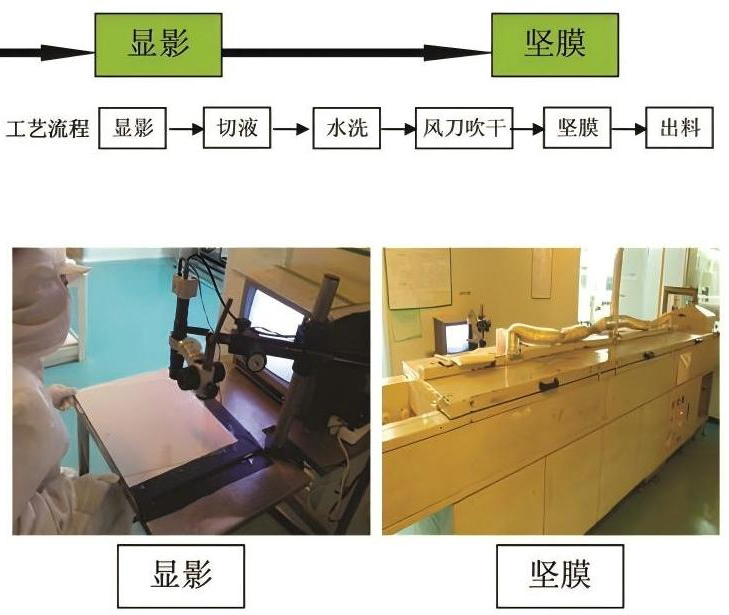

Trinn 4: Utvikling—Mønsterfremvekst

Glassoverflaten er behandlet med en fremkaller for å fjerne den eksponerte og dekomponerte fotoresisten. På dette stadiet blir det utformede elektrodemønsteret synlig for første gang i form av den gjenværende fotoresisten, og avslører konturene av mønsteret.

Trinn 5: Hard baking—forsterkning

Glasset gjennomgår høytemperaturbehandling for å styrke det gjenværende fotoresistlaget. Dette trinnet sikrer stabiliteten til mønsterbarrieren under den påfølgende etseprosessen og er avgjørende for å opprettholde skarpe mønsterkanter.

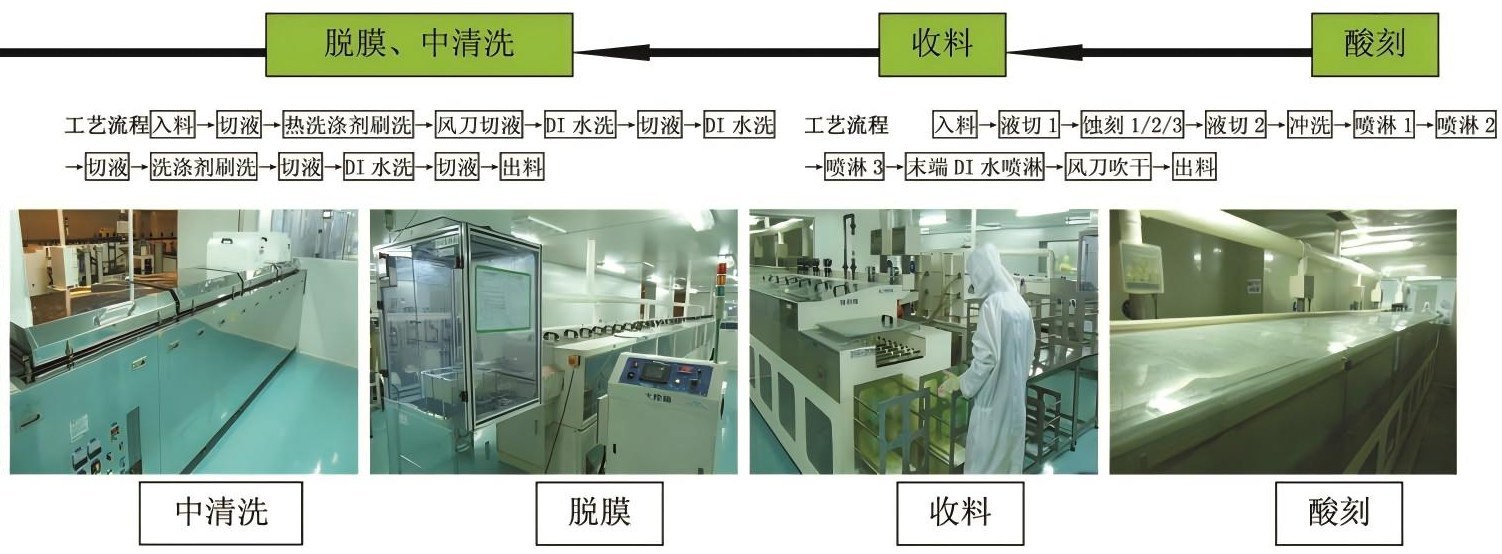

Trinn 6: Etsing—Presisjonsgravering

En passende syreetseløsning brukes til å korrodere bort ITO-filmen som ikke er dekket av fotoresisten. De beskyttede områdene forblir intakte, mens de eksponerte områdene er etset bort, noe som resulterer i presise ITO-elektrodemønstre.

Trinn 7: Stripping – siste hånd

En alkalisk løsning med høy konsentrasjon brukes til å fjerne den gjenværende fotoresisten, og etterlater et uberørt ITO-mønster permanent på glasssubstratet, som nøyaktig samsvarer med designplanen.

  Som en profesjonell LCD-skjermprodusent erkjenner vi at alle aspekter ved presisjonskontroll, fra det første ITO-mønsteret til den endelige LCD-modulen, påvirker skjermkvaliteten til våre kunders produkter. I tilpassede LCD-skjermprosjekter justerer vi ulike parametere for mønsterdesignet i henhold til spesifikke kundekrav, og sikrer at hver LCD-skjerm passer perfekt til sluttproduktets behov. Å velge å samarbeide med CNK betyr at skjermløsningen din er profesjonelt garantert fra det mest grunnleggende mønsterstadiet. La oss jobbe sammen for å skape en overlegen visuell opplevelse.
