Erobre visuelle smertepunkter: løsninger for varm-kald fargeskift i LCM/INCELL-skjermmoduler

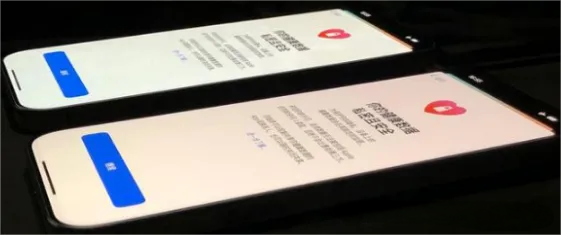

Når du sveiper skjermen på den nyeste flaggskipsmarttelefonen, har du noen gang lagt merke til subtile toneforskjeller på begge sider – den ene lener varm gul, den andre kjølig blå? Dette irriterende varme-kalde fargeskiftet representerer en kjerneutfordring for avanserte skjermmoduler, spesielt i LCM (Liquid Crystal Module) og avanserte INCELL (In-Cell Touch)-teknologier, der fargekonsistens direkte påvirker brukeropplevelsen og merkevarens omdømme. Denne artikkelen analyserer grundig dens årsaker og ledende bransjekontrollstrategier.

I. The Culprits Behind Color Shift: Variable Games in Precision Structures

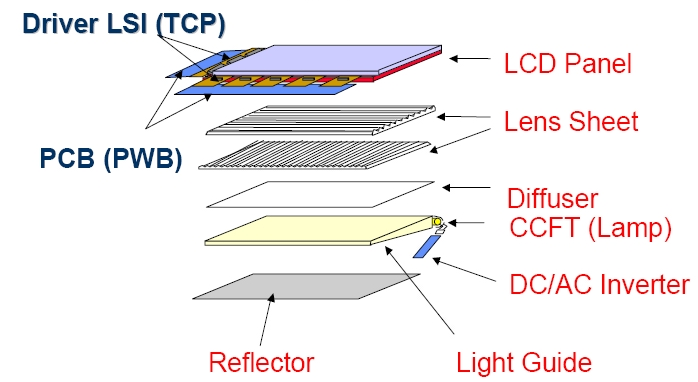

LCM/INCELL-moduler er intrikat stablet fra TFT-glass, fargefilter (CF), øvre/nedre polarisatorer, flytende krystalllag og bakgrunnsbelysningssystemer. Fargeskifte oppstår fra små svingninger i tre kritiske områder:

1. Spektral diskrethet av bakgrunnsbelysnings-LED

Som "lyskildemotoren" kan batchvariasjoner i LED-brikker forårsake fargetemperatursvingninger på tusenvis av Kelvin (f.eks. ±0,02 fargekoordinatavvik tilsvarer et spenn på 4500K–10.000K), som direkte skaper varme-kjølige skillelinjer på skjermen.

2. Variasjoner av optiske egenskaper i polarisatorer

Når lystransmittansen avviker med over 5 %, blir energibalansen til RGB (RGB-lys) forstyrret, noe som utløser nyanseskift.

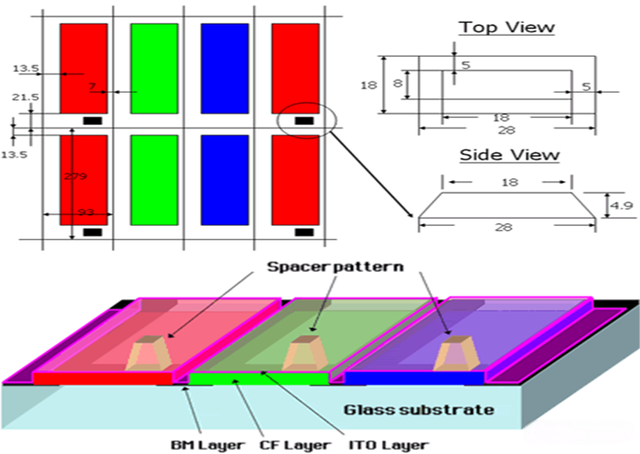

3. Nanoskalaforskjeller i CF-lagfargemotstandsfilmtykkelse (kjernefaktor)

En beleggstoleranse på ±0,05μm kan skifte fargekoordinater med ±0,03, tilsvarende en fargetemperaturforskjell på over 1000K! "yin-yang-skjermen"-fenomenet - der venstre side ser gul ut og høyre blå - stammer for det meste fra dette.

II. Fullkjedesamarbeid: En systematisk tilnærming til å utrydde fargeskift ved kilden

Ledende produsenter har komprimert fargekoordinatfluktuasjoner til ±0,01 (fargetemperaturforskjell innenfor ±900K) gjennom ende-til-ende prosessavgrensning:

▶ Materialsporbarhet: Batch-låst konsistens

·Koordinert LCD-bakgrunnslysinnkjøp:

En stor produsent lagerfører 500 000 LCD-paneler av samme batch for et enkelt prosjekt, matchet med homologe bakgrunnsbelysnings-LED-er, som kontrollerer fargekoordinatvariasjoner innenfor ±0,015.

· Dedikert polarisatorkilde:

Blanding av polarisatorer fra forskjellige leverandører førte en gang til fargekoordinatavvik som oversteg 0,02 i en batch, noe som førte til 12 % skraphastighet.

▶ Optisk matching: Nøyaktig synkronisering av lysdioder og CF

·Standard fargeskalaløsninger:

Silikatfosfor-LED-er bruker en "to store fargeblokker + fire små fargeblokker"-blandingsstrategi (f.eks. Jufei Optoelectronics’ F-blokkskjema), med fargekoordinatkontroll ved ±0,01.

· Høyt fargespekterløsninger:

RG fosfor LED krever 1:4 og 2:3 blokkkryssforhold matching; en flaggskiptelefon oppnådde ±900K fargetemperaturkontroll via denne metoden.

▶ Prosessinnovasjon: Nanoskalakontroll av CF-belegg

Laserinterferometre introduseres for å overvåke filmtykkelsen i sanntid, og reduserer fargemotstandstoleranse fra ±0,05μm til ±0,03μm. Dette øker utbyttet fra 82 % til 95 % og forbedrer fargekoordinatenes konsistens med 40 %.

III. Terminalvalidering: Den siste milen fra lab til brukeropplevelse

Masseproduksjonskontroll krever streng scenariotesting:

· Ekstrem hjørneprøvetesting:

 Trekk ut 100 prøver med ekstreme fargekoordinatverdier (maks/min X/Y) for subjektiv vurdering av klienter. Et nettbrettprosjekt med en fargetemperaturforskjell på 1500K fikk bare 37 % brukeraksept, noe som tvang en rekalibrering av produksjonslinjen.

· 3 gamma dynamisk kompensasjon:

Fargetemperaturkalibrering på programvarenivå via R/G/B forsterkningsjustering. Justering av gammaverdien fra 2,2 til 2,6 kan senke skjermens fargetemperatur fra 6500K til 5500K, noe som effektivt nøytraliserer kule toner.

Å erobre varm-kald fargeskifte er ikke et enkeltpunkts gjennombrudd, men et dypt samarbeid mellom LCM-produsenter, bakgrunnsbelysningsleverandører og terminalmerker. Industrien har oppnådd ±0,01 fargekoordinatpresisjon, men brukeroppfatningen utvikler seg til størrelsesorden 0,005. Fra kvantepunktfosfor til perovskittteknologier, neste generasjons materialinnovasjoner vil fortsette å presse fargenøyaktigheten i skjermmoduler til nye grenser – fordi den ultimate ensartetheten til hver tomme av skjermen er en høytidelig forpliktelse til visuell opplevelse.
