Optiske filmer i bakgrunnsbelysningsmoduler: Nøkkelteknologier som lyser opp hver LCD-skjerm

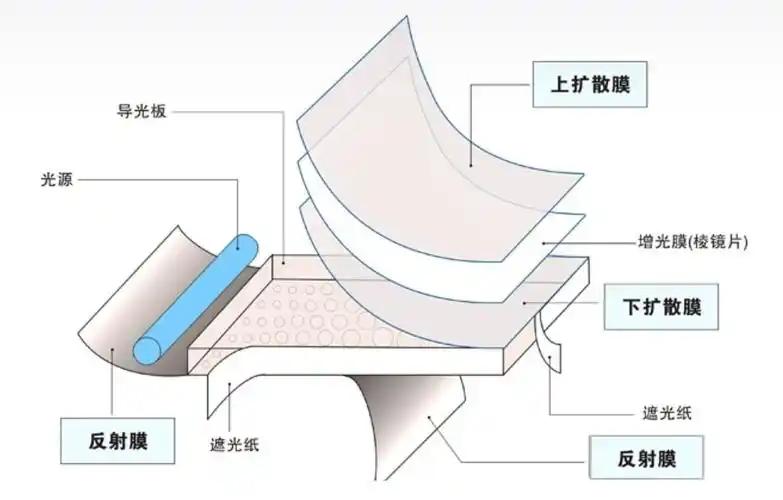

I en verden av Liquid Crystal Displays (LCD) er bakgrunnsbelysningsmodulen en av kjernekomponentene som bestemmer skjermens ytelse. Som LCD-skjermprodusent forstår CNK Electronics Co., Ltd. at bakgrunnsbelysning ikke bare er en lyskildekomponent. Det er en nøkkelteknologi som, gjennom presis optisk design, forvandler punktlyskilder til ensartet overflatebelysning med høy lysstyrke og høy kontrast, og dermed gir LCD-skjermer deres livlige visuelle liv. Spesielt i dag, med den økende etterspørselen etter tilpassede LCD-er, har den optiske ytelsen til bakgrunnsbelysningsmodulen blitt en avgjørende faktor for å oppnå differensierte skjermeffekter. Denne ytelsen avhenger i stor grad av en serie med nøyaktig koordinerte optiske filmer i den. De fungerer som det "nevrale nettverket" til bakgrunnsbelysningen, og kontrollerer omhyggelig retningen, effektiviteten og ensartetheten til lyset.

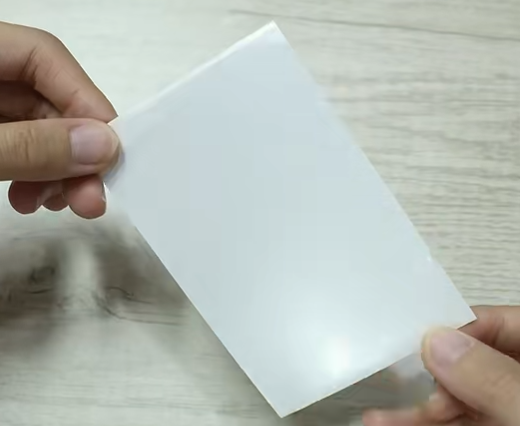

Reflektorark: Grunnlaget for lyseffektivitet

På bunnen av bakgrunnsbelysningsmodulen fungerer reflektorarket som "grunnlaget for lyseffektivitet", som er ansvarlig for å omdirigere strølys tilbake til lyslederplaten for å forbedre utnyttelsen. Avhengig av brukskrav, er reflektorer hovedsakelig kategorisert som følger:

Hvit reflektor:Slik som E20, RW-serien, med tykkelse fra 0,05 ~ 0,2 mm, reflektivitet rundt 80% ~ 90%, og har en viss lystransmittans. Passer for de fleste standard bakgrunnsbelysningsdesign.

Sølv reflektor:Vanligvis hvit på den ene siden og sølv på den andre, veldig tynn (0,04~0,065 mm), med høy refleksjonseffektivitet (90%~98%) og utmerkede lysblokkerende egenskaper. Brukes ofte i scenarier som krever høy lysstyrke.

Flerlags filmreflektor (ESR):Bruker flerlags filmteknologi, og integrerer over tusen lag innenfor 65 mikron. Den inneholder ikke metall, men har et speilaktig metallisk utseende. Som en høyeffektiv reflektor oppnår ESR en reflektivitet på over 98 % over hele spekteret av synlig lys, noe som gjør den ideell for bakgrunnsbelysningssystemer med høy ytelse.

Når du tilpasser LCD-moduler, påvirker valget av reflektorark direkte bakgrunnsbelysningens ensartethet og energieffektivitet, og representerer det første trinnet i optisk design.

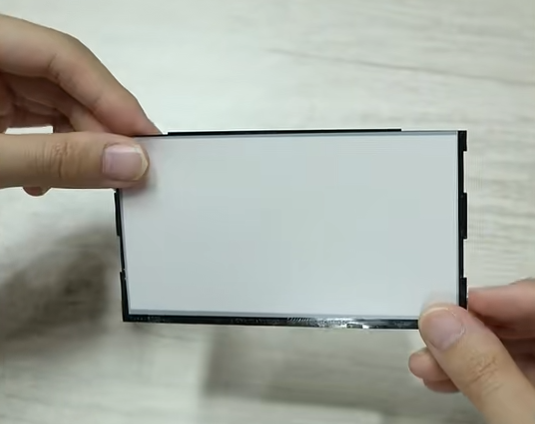

Lysblokkerende film / aluminiumsfolie (ALF): Kontrollerer lys- og interferensgrenser

Lysblokkerende filmer brukes først og fremst for å forhindre lyslekkasje fra sidene av bakgrunnsbelysningen og kan gi elektromagnetisk skjerming. Vanlige typer inkluderer:

Bright Silver Dragon:Skinnende overflate, tykkelse 0,05-0,1mm, gode lysblokkerende egenskaper og ledende. Egnet for industrielle miljøer som krever interferensskjerming.

Matt sølv drage:Relativt matt finish, tynn (typisk 0,05 mm for enkeltlag), har noe lystransmittans og er ledende.

White Edge Strip:Har en viss lystransmittans, tykkelse 0,05-0,08 mm, ikke-ledende. Vanligvis brukt i generell forbrukerelektronikk.

Svart og hvit enkeltsidig selvklebende tape:Kan påføres på sidene av bakgrunnsbelysningen når det er strenge krav til ikke-konduktivitet og ingen sidelyslekkasje.

Disse materialene spiller rollen som "optiske voktere" i rammedesignen til LCD-skjermer, og sikrer ingen forstyrrelse av strølys utenfor visningsområdet.

Diffuserark: Lage et enhetlig lyslerret

Som "homogeniseringsmesteren" blant optiske filmer, sprer diffusorarket lys gjennom dis, og eliminerer spor av punktlyskilder for å skape myk og jevn bakgrunnsbelysning. Avhengig av bakgrunnsbelysningstype og bruksområde er diffusorer delt inn i:

Bakgrunnslysspreder nederst:Har vanligvis lim på den ene siden, høy uklarhet (~90%), transmittans kun ca. 40%; tykkelse vanligvis mellom 0,18~0,3 mm for bunnbelysning. Vanlige modeller: MB433P, MB533.

Bakgrunnslysspreder på siden:Vanlig brukt tykkelse er 0,09 mm. Vanlige modeller: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmittans 65%-80%, dis 75%-90%.

Fargeskjermbakgrunnslysspredere: Bruk vanligvis en to-arks design:

Bunnspreder:Plassert mellom lyslederplaten og lysstyrkeforbedringsfilmen (BEF), homogeniserer lyset som sendes ut fra lyslederplaten. Vanlig brukt materiale: t=0,065 mm, relativt høy uklarhet (~84%), høy transmittans (~98%).

Toppspreder:Plassert over BEF, tjener en beskyttende rolle og bidrar til å forhindre moiré-mønstre. Vanlig brukt materiale: t=0,05 mm, relativt lav uklarhet (~29%), transmittans 90%.

Riktig valg og kombinasjon av diffusorark er nøkkelen til å sikre enhetlig, flekkfri visning i LCD-moduler.

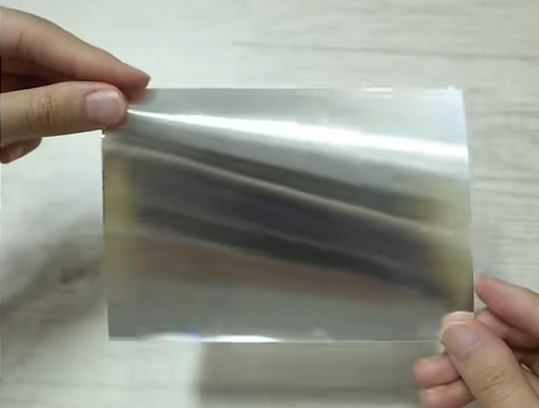

Brightness Enhancement Film (BEF): Den optiske motoren for å øke lysstyrken

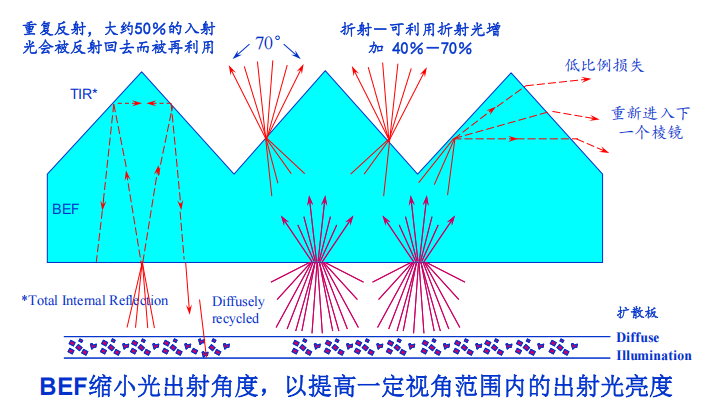

For farge-TFT og andre LCD-skjermer er lysstyrke en kritisk spesifikasjon. BEF fungerer som "lysstyrkeforsterkeren" blant optiske filmer, og konsentrerer spredt lys gjennom en spesiell prismestruktur, der hver film gir omtrent 40% -50% lysstyrkeforsterkning. Bruk av to filmer i kombinasjon kan multiplisere lysstyrken. Prinsippet innebærer å bruke en mikroprisme-array for å kontrollere lysbanen, noe som får det meste av lyset til å gå ut vinkelrett på skjermen, og dermed øke frontens lysstyrke betydelig uten å endre energiforbruket. BEF har blitt en uunnværlig komponent i fargeskjermbakgrunnsbelysninger fra middels til høy kvalitet, spesielt mye brukt i høyytelses tilpassede LCD-er for industriell kontroll, medisinsk, bilindustrien og andre applikasjoner.
