The Precision Link: Dechiffrering av teknologien til ledende gummikoblinger i LCM-skjermmoduler

I dagens smarte og sammenkoblede verden er klare og pålitelige skjermgrensesnitt hjørnesteinen i interaksjon mellom mennesker og maskiner. Kjernebæreren i denne opplevelsen er Liquid Crystal Display Module (LCM). Som nøkkelproduktet levert av produsenter av LCD-skjermer, integrerer LCM flytende krystallskjerm, driver-IC, PCB, bakgrunnsbelysning og strukturelle komponenter i én sammenhengende enhet, og oppnår den fullstendige funksjonen med å konvertere kretssignaler til visuelle bilder. Enten for standardprodukter eller dypt tilpassede LCD-skjermer, begynner deres stabilitet med påliteligheten til hvert tilkoblingspunkt i LCM. Blant disse fungerer en tilsynelatende enkel, men avgjørende komponent - den ledende gummikontakten (ofte kalt en sebrastrimmel) - som den "usynlige broen" som sikrer uhindret signaloverføring mellom LCD-skjermen og kretskortet.

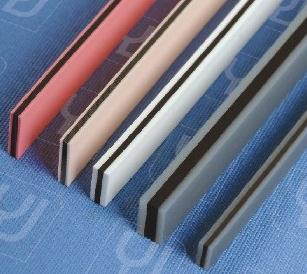

Ledende gummikoblinger: "Signalbroen" inne i LCM-er

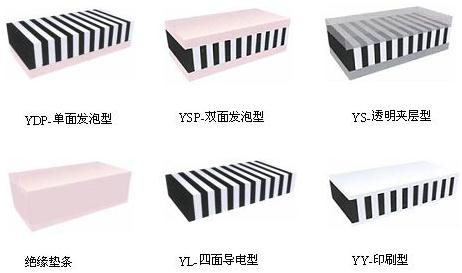

Ledende gummikoblinger, dannet av vekselvis laminering av ledende og isolerende lag, gir stabil elektrisk forbindelse mellom LCD-skjermen og PCB gjennom elastisk kompresjon. Ytelsen deres bestemmer direkte integriteten og klarheten til skjermsignalet.

Materialvalg: Kunsten å balansere solid silikon og skumsilikon

Solid silikonmateriale:Tilbyr moderat hardhet (35°~45°) og lavere kostnad. Det er imidlertid utsatt for statisk elektrisitet, som kan tiltrekke seg støv, noe som krever ekstra oppmerksomhet på renheten i monteringsmiljøet.

Skum silikon materiale:Laget av skummende silikon, har den en mykere tekstur (hardhet 20°~30°), bedre motstand mot deformasjon og er mindre utsatt for forurensning. Den er mer egnet for presisjons lcd-modulapplikasjoner med høye krav til renslighet.

Presisjonsdesignparametere: Sikrer pålitelige tilkoblinger

1. Konduktiv lagdeling:Vanlige stigninger er 0,05 mm, 0,1 mm og 0,18 mm. Designet må sikre at hver PCB-pute kommer i kontakt med minst 3 ledende karbonlag (4-5 lag anbefales for en stigning på 0,05 mm). Dette er en detalj som er strengt kontrollert av CNK i utformingen av tilpassede LCD-skjermer.

2. Konduktiv lagbredde:Fra 0,4 mm til 1,0 mm, er bredden relatert til kontaktens hardhet og påvirker det generelle kompresjonsforholdet. CNK-ingeniører gjør målrettede valg basert på modulstrukturen (0,6 mm bredde er vanlig for koblinger ≤2,0 mm, 0,8 mm for de ≥2,0 mm).

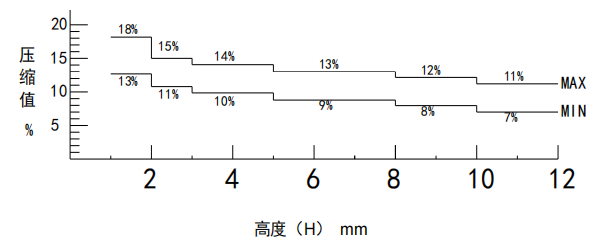

3. Kontroll av kompresjonsforhold:Det ideelle kompresjonsforholdet er kontrollert mellom 10 % og 15 %. Et forhold under 10 % kan føre til ustabil kontaktimpedans, mens over 15 % kan forårsake deformasjon av kontakten eller PCB. CNK sikrer riktig kompresjonsmengde gjennom nøyaktig beregning av monteringshøyden (h), og garanterer langsiktig pålitelighet.

Fra grunnleggende monokrome skjermer til komplekse HMI-grensesnitt, påliteligheten til hver lcd-modul er avhengig av en dyp forståelse og presis kontroll av nøkkelkomponenter som ledende gummikoblinger. Som en erfaren LCD-skjermprodusent fordyper CNK Electronics ikke bare materialegenskaper og parameterdesign for å sikre lav impedans og høy stabilitet i signaloverføring, men utvider også denne mestringen av detaljer til omfattende tilpassede LCD-løsninger. Vi tror det er disse usynlige "presisjonskoblingene" som forbinder teknologisk innovasjon med kvalitetspålitelighet, og støtter CNK og våre kunder når vi kollektivt går videre mot en mer eksepsjonell skjermfremtid.
