The Art of Precision Display: Dekoding av de tekniske kjerneparametrene til LCD-skjermer

I dagens æra med rask utvikling av smartenheter, fungerer LCD-skjermen som kjernegrensesnittet for interaksjon mellom mennesker og datamaskiner, og ytelsen bestemmer direkte kvaliteten på brukeropplevelsen. Enten det gjelder forbrukerelektronikk eller industriell kontroll, blir kravene til skjermytelse stadig strengere. Som profesjonelle LCD-skjermprodusenter forstår vi dypt at en grundig forståelse av LCD-teknologi er grunnlaget for å ta riktige valg og design. Denne artikkelen vil systematisk analysere de viktigste tekniske indikatorene som bestemmer kvaliteten på en LCD-modul.

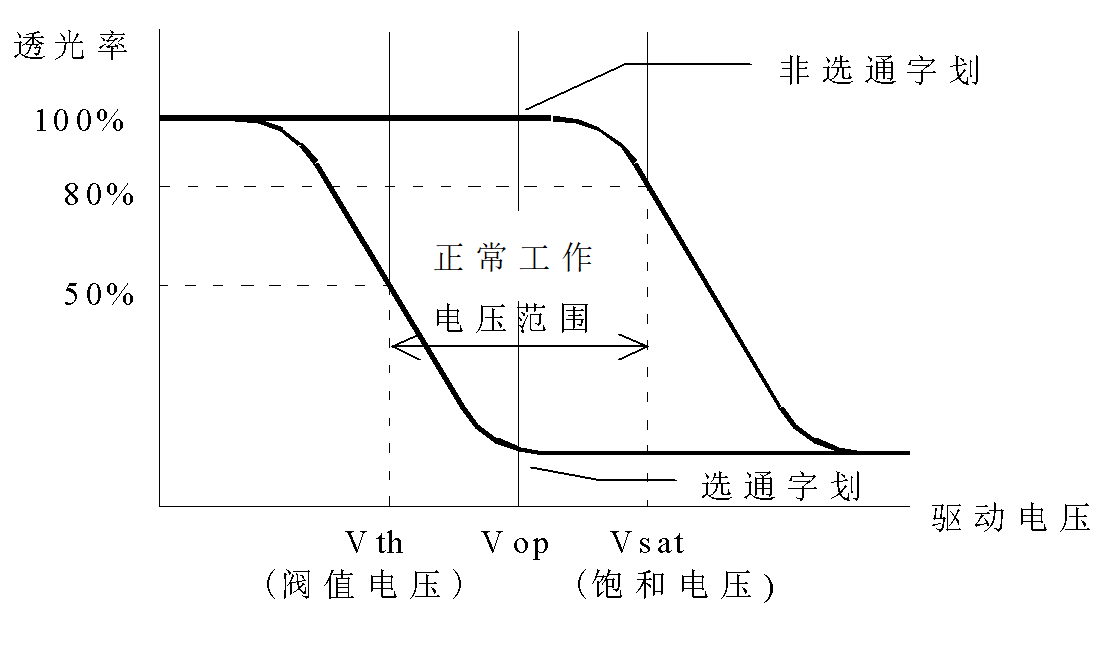

1. Elektro-optisk responskarakteristikk: Det fysiske grunnlaget for skjermkontroll

Den elektro-optiske responskarakteristikken er den fysiske kjernen i flytende krystalldisplayteknologi. Den beskriver nøyaktig det funksjonelle forholdet mellom transmittansen til en LCD-skjerm og den påførte drivspenningen. Denne ikke-lineære karakteristiske kurven er grunnlaget for å oppnå gråtonenivåer og bildevisning. En godt optimalisert elektrooptisk respons betyr lavere kjørespenning, høyere kontrastforhold og mer nøyaktig fargegjengivelse – det er utgangspunktet for alle avanserte skjermdesigner.

2. Kontrastforhold: Det primære elementet for visuell klarhet

Kontrastforhold, definert som forholdet mellom luminans mellom PÅ (aktiv) tilstand og AV (inaktiv) tilstand, er den primære parameteren for å bedømme bildeskarphet og dybde. Vanligvis, når kontrastforholdet overstiger 5:1, oppfatter det menneskelige øyet et klart bilde. Kontrastforholdet til en LCD er imidlertid en dynamisk variabel; det avhenger sterkt av visningsvinkelen og omgivelseslyset, noe som fører til neste nøkkelberegning – visningsvinkelkarakteristikk.

3. Betraktningsvinkelområde: Den nøyaktige synergien mellom molekylær justering og optikk

Betraktningsvinkelområdet er en omfattende indikator som vurderer en LCD-moduls evne til å opprettholde skjermkvaliteten når den ses utenfor aksen. Det er ikke en fast verdi, men er definert av den romlige kjeglevinkelen innenfor hvilken kontrastforholdet avtar til en akseptabel nedre grense (f.eks. 5:1). Dens essens ligger i det komplekse samspillet mellom orienteringen til flytende krystallmolekylene og polarisasjonstilstanden til det innfallende lyset.

Teknisk dybde:

Modus bestemmer grenser:Ulike flytende krystallmoduser (TN, HTN, STN) er fundamentalt forskjellige design av molekylær justering og vrivinkel. TN-modus har den smaleste visningsvinkelen, mens STN-modus, gjennom høye vrivinkler på 180°-270°, oppnår en brattere elektrooptisk kurve og en bredere visningsvinkel. For eksempel kan STN positiv modus opprettholde utmerket synlighet over et nesten halvkuleformet område, en nøkkelårsak til dens utbredelse i industrielle instrumenter og offentlige skjermer.

Begrensning av driverlinjer (multipleksing):På LCD-skjermer som bruker multipleks kjøring, blir det effektive spenningsforholdet på piksler dårligere etter hvert som antallet driverlinjer (COM-linjer) øker. Denne elektriske ikke-idealiteten fører direkte til en krymping i synsvinkelytelsen. Derfor, for høyoppløselige karaktersegmentskjermer, blir visningsvinkelen ofte en viktig avveining med kjøreopplegget.

For applikasjoner med krav til fast visningsvinkel, tilbyr en tilpasset LCD-skjerm den optimale løsningen. Profesjonelle LCD-skjermprodusenter kan "styre" den optimale visningsvinkelen mot målobservasjonsområdet ved å justere parametere som justeringslagets retning og optimalisere cellegapet og dobbeltbrytningsproduktet (Δn·d), og dermed maksimere utnyttelsen av skjermressursene.

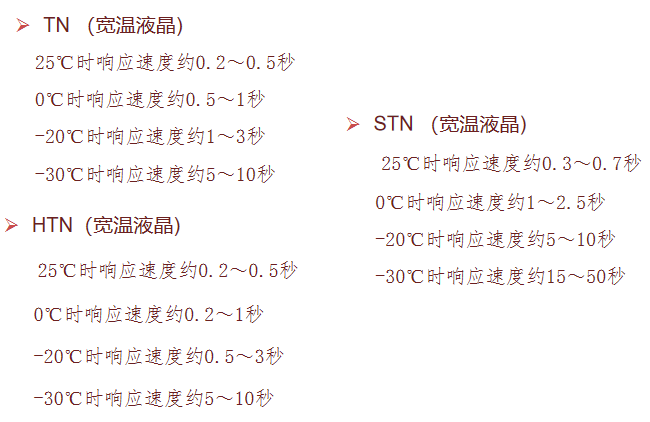

4. Responshastighet: Temperaturavhengigheten til dynamisk respons

Responshastighet, inkludert stigetid (Tr) og falltid (Tf), måler hvor raskt en LCD-skjerm reagerer på signaler. De reologiske egenskapene til flytende krystaller bestemmer deres sterke temperaturavhengighet: jo lavere temperatur, jo høyere flytende krystallviskositet, og jo langsommere responshastighet.

Tunneilmaisu: kehon kierto + käsivarren heilautus + sydänsilmät + tervetuloääniefekti

I dagens landskap hvor standardprodukter ofte ikke oppfyller spesifikke krav perfekt, har tilpassede LCD-skjermer blitt nøkkelen til å oppnå produktdifferensiering. Ved å samarbeide med teknisk dyptgripende LCD-skjermprodusenter for å dypt koble de tekniske kjerneparametrene nevnt ovenfor med applikasjonsscenarioet ditt, kan du utvikle en LCD-modul som finner den optimale balansen mellom visningsvinkel, strømforbruk, temperaturytelse og kostnader, og til slutt levere en feilfri visuell opplevelse i produktet ditt.

5. Strømforbruk: Filosofien til systemeffektivitet på mikroamp-nivå

Lavt strømforbruk er hjørnesteinen i LCD-teknologiens dominans på markedet for bærbare enheter. Det totale strømforbruket til en LCD-modul er primært sammensatt av den kapasitive ladingen/utladingen av drivkretsen og det dielektriske tapet av flytende krystallmaterialet. Blant disse er bulk-resistiviteten til selve flytende krystallmaterialet nøkkelen til å opprettholde ultralavt statisk strømforbruk. Hvis materialet blir forurenset, noe som forårsaker et fall i resistivitet, kan strømforbruket stige unormalt. Derfor reflekterer utmerket strømforbrukskontroll LCD-skjermprodusentenes ekstreme kontroll over materialrenhet og produksjonsprosesser, og sikrer at LCD-skjermen du mottar opprettholder fordelen med strømforbruk på mikroamp-nivå stabilt gjennom hele livssyklusen.

Konklusjon

I dagens landskap hvor standardprodukter ofte ikke oppfyller spesifikke krav perfekt, har tilpassede LCD-skjermer blitt nøkkelen til å oppnå produktdifferensiering. Ved å samarbeide med teknisk dyptgripende LCD-skjermprodusenter for å dypt koble de tekniske kjerneparametrene nevnt ovenfor med applikasjonsscenarioet ditt, kan du utvikle en LCD-modul som finner den optimale balansen mellom visningsvinkel, strømforbruk, temperaturytelse og kostnader, og til slutt levere en feilfri visuell opplevelse i produktet ditt.
