Master PORCH-innstillinger for å låse opp LCD-ytelse og stabilitet – viktige hensyn for maskinvaredesign

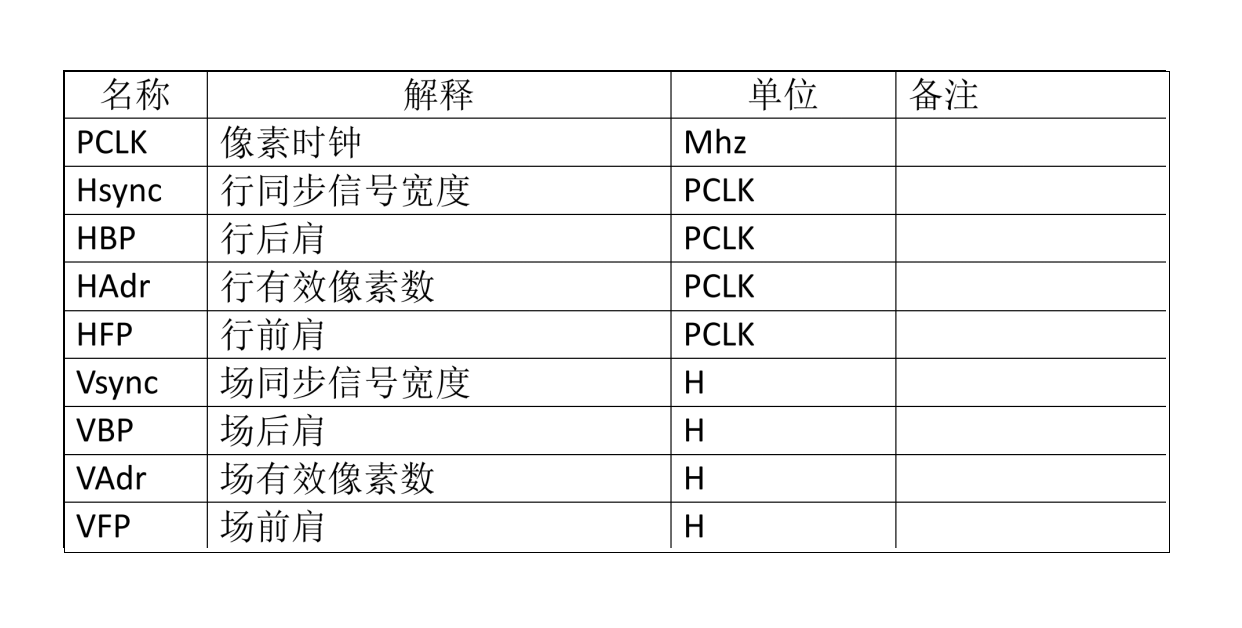

I maskinvaredesignet til LCD-skjermer og relaterte LCD-moduler er presis konfigurasjon av tidsparametere grunnleggende for å oppnå optimal skjermytelse og systemstabilitet. Blant disse er PORCH (blanking interval)-innstillinger spesielt kritiske – de definerer de nøyaktige grensene for pikselklokken (PCLK), horisontale/vertikale synkroniseringssignaler (Hsync/Vsync), front/back porches (HBP/HFP, VBP/VFP) og det aktive pikselområdet (HAdr/VAdr). Som en profesjonell LCD-skjermprodusent understreker CNK Electronics (CNK) viktigheten av å klargjøre disse parameterkravene i den innledende valgfasen. Dette sikrer kompatibilitet mellom driver-IC og glasssubstrattiming, og unngår kostbare designrevisjoner senere.

PORCH-parametere er langt fra vilkårlige tall – de dikterer direkte kjerneskjermytelsen. PCLK-frekvensen, beregnet som PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, reflekterer direkte systemets båndbreddekrav. Oppdateringshastigheten (starter vanligvis ved 60 Hz, med skjermer med høy oppdateringsfrekvens som når opptil 144 Hz) begrenses av lade-/utladingsmulighetene til glasset og IC. For lav oppdateringsfrekvens får skjermen til å flimre, noe som går på bekostning av visuell komfort. Derfor må maskinvaredesign reservere tilstrekkelig tidsmargin (spesielt HFP/VFP) for å sikre stabil signaloverføring selv i høyoppløselige eller høyoppfriske tilpassede LCD-applikasjoner.

  Grensesnitttypen påvirker direkte validering av oppdateringsfrekvens og feilsøkingsstrategier. For RGB-grensesnitt kan ingeniører måle Vsync-signalperioden direkte for å beregne den faktiske oppdateringsfrekvensen. For vanlige LCD-moduler med MIPI-grensesnitt må spesifikke kommandoer sendes (f.eks. PAGE 0 R35H=0X00), etterfulgt av måling via TE-pinnen. Maskinvaredesign bør reservere viktige testpunkter (f.eks. Vsync, TE) og sikre signalruting av høy kvalitet for å forhindre interferens som kan forårsake målefeil eller visningsavvik (f.eks. riving, flimring).

  Vellykket LCD-skjermintegrasjon er avhengig av dypt samarbeid med erfarne LCD-skjermprodusenter. Spesielt for tilpassede LCD-prosjekter eller komplekse LCD-modulapplikasjoner, anbefaler CNK Electronics (CNK): Del PORCH-målparametere og driverløsninger tidlig, innhent produsentens glasstimingprofiler og konfigurasjonsanbefalinger. Dette forhindrer signalkonflikter, strømuregelmessigheter eller EMC-problemer. CNKs tekniske team tilbyr ende-til-ende-støtte – fra PORCH-optimalisering og grensesnitttilpasning til signalintegritetsanalyse – og sikrer at maskinvaredesignet ditt lykkes ved første forsøk og frigjør full ytelse og pålitelighet til skjermmoduler.

  CNK Electronics — Mestring av timingparametere, styrker din visuelle innovasjon med profesjonell skjermteknologi.
