RGB-grensesnittdesign: Gatewayen til høyeffektiv skjerm i tilpassede LCD-skjermer

  I moderne skjermteknologi står RGB-grensesnittet som en vanlig løsning for å drive LCD-skjermer – spesielt høyytelsesskjermer som TFT – takket være dens evne til å overføre fullfargebildedata ved høye hastigheter. Som en erfaren produsent av tilpassede LCD-skjermer forstår CNK Electronics (CNK) hvor kritisk RGB-grensesnittdesign påvirker skjermkvaliteten. Kjernen ligger i presis synkroniseringssignalpolaritetstilpasning og tidsparameterkonfigurasjon, som utgjør den tekniske hjørnesteinen for stabile, jevne bilder og rike, autentiske farger.

Dual-mode-drift, fleksibel kompatibilitet RGB-grensesnittet tilbyr primært to effektive arbeidsmoduser:

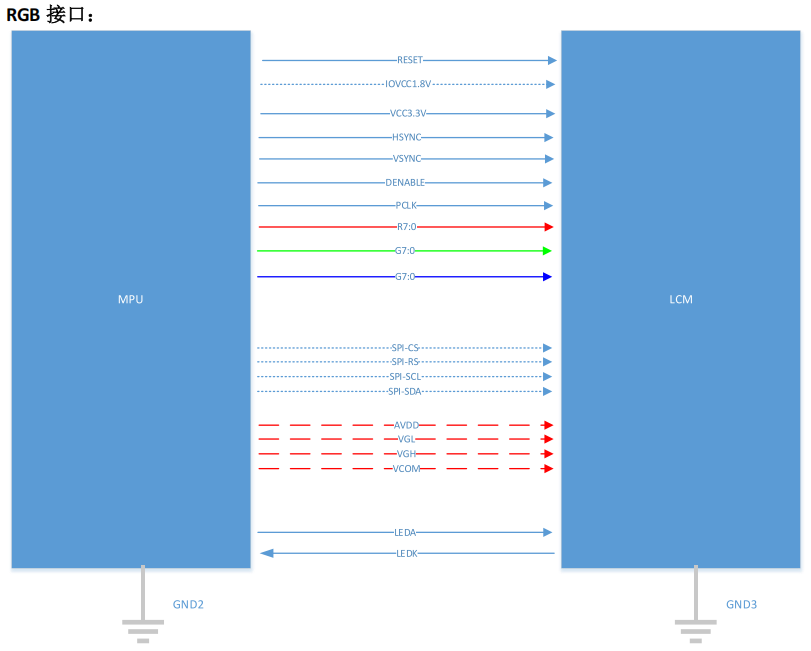

DEN-modus (dataaktiveringsprioritet): Her er ENABLE-signalet nøkkelen for å kontrollere datagyldig vinduet. Fasen til PCLK-klokkesignalet (overføring av stigende flanke/låsende flanke) må strengt synkroniseres med LCD-modulen; ellers kan det oppstå skjermkorrupsjon. Parallell dataoverføring gjennom rød (R7~R0), grønn (G7~G0) og blå (B7~B0) 8-bits linjer leverer sammen 16,77 millioner farger. HSYNC og VSYNC kan forenkles i denne modusen.

SYNC-modus (synkroniseringssignalprioritet): Denne modusen er avhengig av presise HSYNC (horisontal synkronisering) og VSYNC (vertikal synkronisering) signaler for å definere det aktive visningsområdet. Deres aktive tilstander (vanligvis høyeffektive) må være på linje med kjøreplattformen; ellers kan det oppstå feiljustering eller til og med tomme skjermer. PCLK-fasesynkronisering forblir kritisk, med R/G/B-dataoverføring identisk med DEN-modus.

Design Essentials: Suksess ligger i detaljeneTo kritiske punkter krever årvåkenhet i RGB-grensesnittdesign:

1. Bekreftelse av datalinjesekvens: Når en skjerms grensesnitt bruker generiske etiketter som DB0-DB24, er det viktig å bekrefte det nøyaktige RGB-signalarrangementet i bussen med LCD-modulleverandøren. Feil bestilling forårsaker alvorlig fargeforvrengning.

2. Tydelige funksjonelle grenser: Et rent RGB-grensesnitt er en høyhastighets "enveis visningsdatakanal" som ikke er i stand til å overføre initialiseringskommandoer eller lesestatus. I tilpassede LCD-prosjekter samarbeider den derfor ofte med kontrollgrensesnitt som SPI, som håndterer skjerminitialisering og -administrasjon.

  Som en profesjonell produsent av tilpassede LCD-skjermer, anerkjenner vi hvordan subtile tidsvariasjoner og presis signalpolaritetsmatching bestemmer stabiliteten til LCD-skjermer. Partner med CNK for ende-til-ende teknisk støtte – fra analyse av grensesnittspesifikasjoner og designveiledning til tilpasset LCD-utvikling – for å sikre at skjermløsningene dine skinner med presisjon i en verden av høyhastighets, full-farge visuelle bilder.
