Baklys kjøredesign: kritiske detaljer for å belyse skjermkvaliteten

I en verden av LCD-skjermer, enten det er en informasjonsklar monokrom skjerm eller en levende fargeskjerm, er bakgrunnsbelysningen sjelen til den visuelle presentasjonen. Baklyskjøring er imidlertid langt mer kompleks enn bare å "slå på for lys." Å neglisjere designdetaljer kan i beste fall føre til ujevn lysstyrke og forringet brukeropplevelse, eller i verste fall forkortet levetid på skjermen. Denne artikkelen fordyper seg i kjerneprinsippene for baklyskjøringsdesign, og gir ingeniører mulighet til å bygge stabile og pålitelige skjermløsninger.

1. Konstant strømkjøring: Grunnlaget for ensartet lysstyrke

Bakgrunnsbelysning LED må drives med konstant strømkilde! Dette er avgjørende for å løse problemet med "inkonsekvent lysstyrke over forskjellige moduler under samme spenning." LED-er viser iboende variasjoner i fremoverspenning (Vf) (typisk enkelt-LED-verdi: 2,7-3,2V). Under konstant spenningsdrift vil lysdioder med litt lavere Vf trekke mer strøm, noe som resulterer i høyere lysstyrke, mens de med høyere Vf vil være svakere. Konstant strømkjøring kontrollerer nøyaktig strømmen gjennom hver LED (vanligvis 15-20mA), og sikrer enhetlighet i monokrome skjermer og nøyaktig fargegjengivelse i fargeskjermer.

2. Tidskontroll: Forhindrer "Ghosting" og "Flimring"

Når en LCD-skjerm slås på eller våkner fra dvale, krever dens interne flytende krystaller responstid og når ikke en stabil skjermtilstand umiddelbart. Aktivering av bakgrunnsbelysningen umiddelbart under disse forholdene fører til at brukere ser kaotisk "spøkelse" eller ustabil flimring. Viktige designregler er:

Power-on/Wake-up: Bakgrunnsbelysningen må aktiveres først etter at skjermen har oppdatert minst 30 bilder og stabilisert seg. Dette sikrer at brukerne ser et stabilt, klart førstebilde.

Slå av/hvilemodus: Følg sekvensen strengt: deaktiver først bakgrunnsbelysningen, deaktiver deretter skjermsignalet og kutt strømmen til skjermen. Reversering av denne sekvensen kan forårsake unormale lyse flekker eller "ghosting"-artefakter under avstengning.

3. Kretsdesign og parameterberegning: Balansering av sikkerhet og effektivitet

Vanlige drivkretstopologier inkluderer:

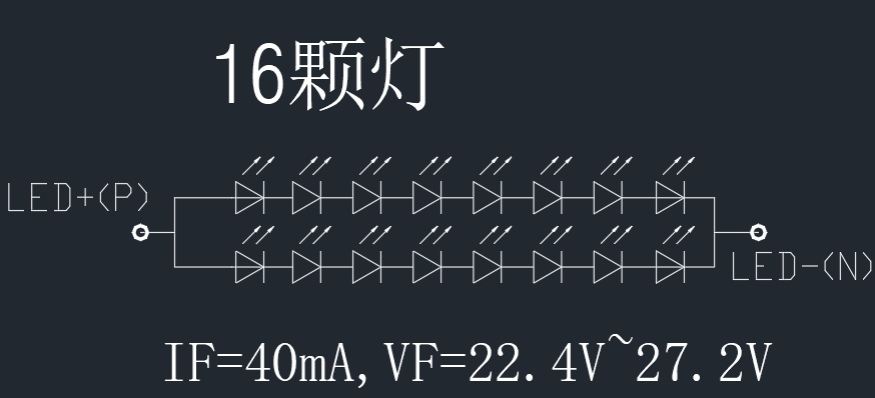

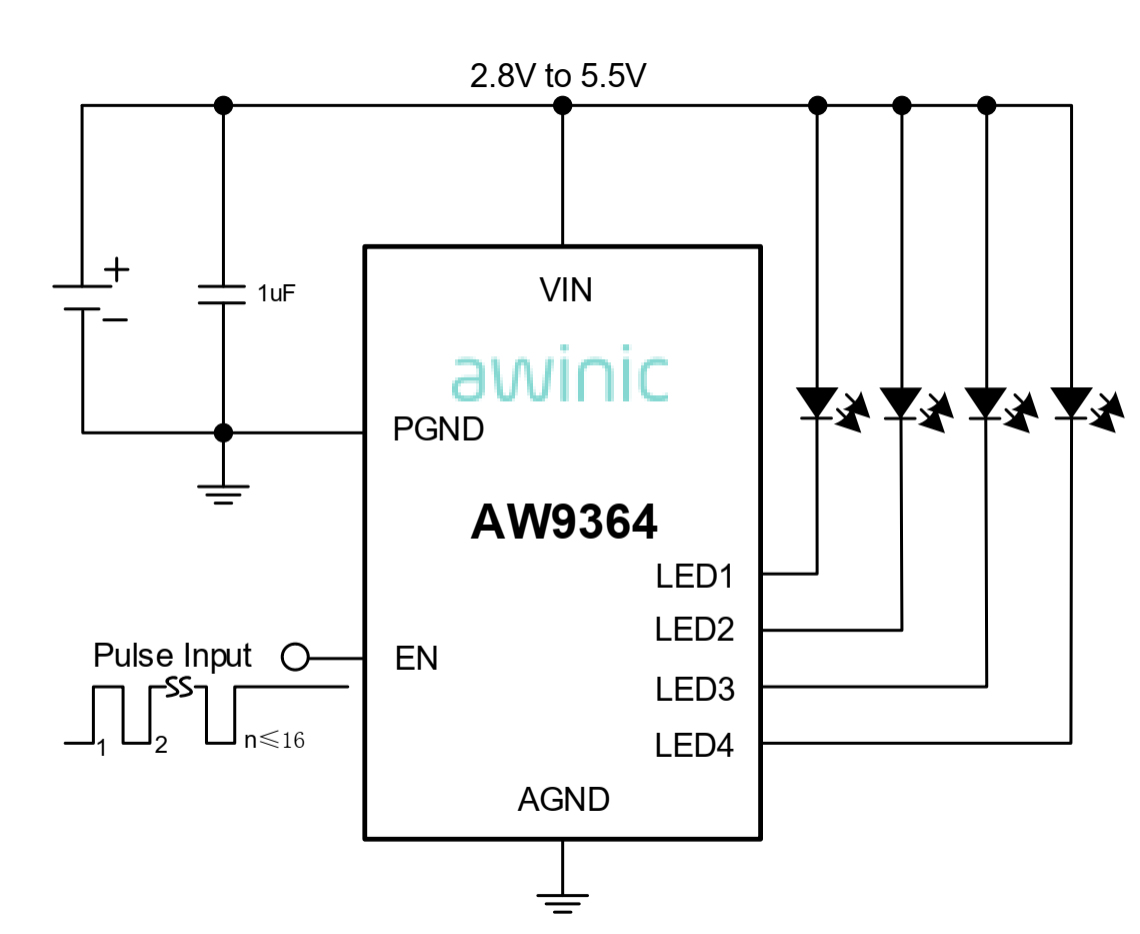

Single-LED Parallell Drive: Relativt enkelt design med god redundans (svikt i en LED påvirker ikke helheten). Imidlertid er det totale strømbehovet for stasjonen høy (f.eks. krever 8 LED-er i parallell 120-160mA @ 20mA/LED).

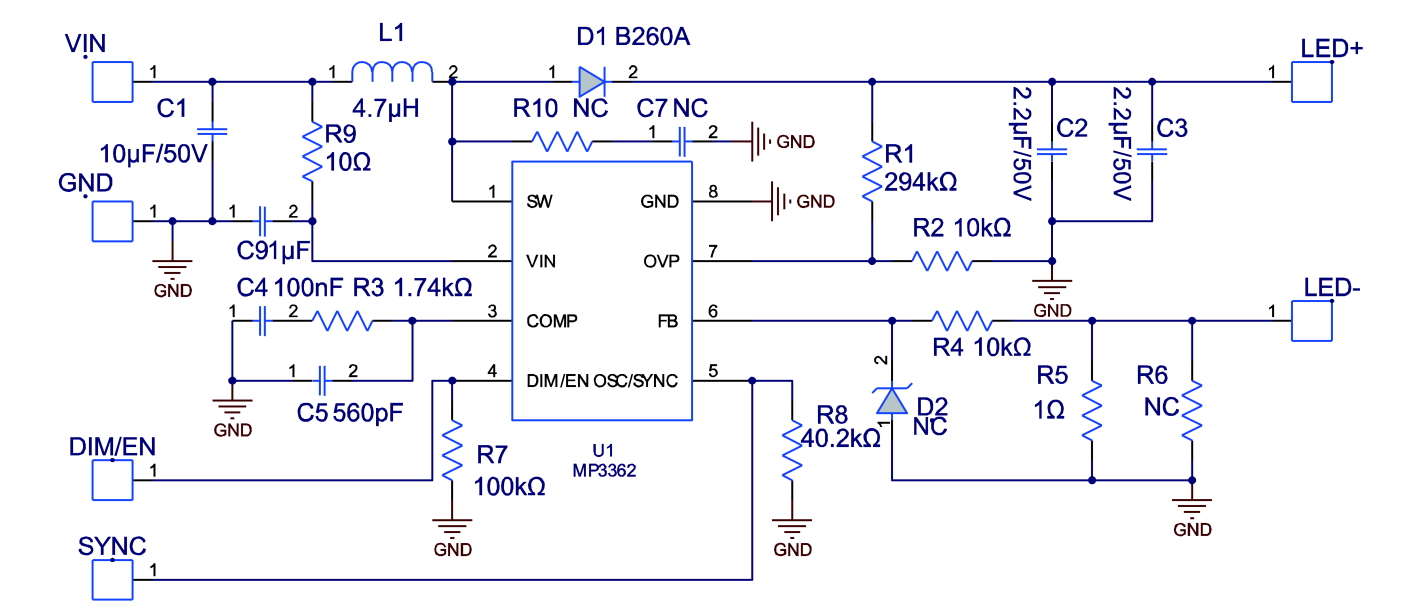

Multi-String Series-Parallell Drive: Mer effektiv, egnet for mellomstore til store LCD-skjermer. Designhensyn:

Seriespenning: Total spenning per LED-streng = Enkel LED Vf * Antall i serie. Eksempel: 8 lysdioder i serie krever drivspenning ≥ 3,2V * 8 = 25,6V (vurder margin).

Parallell strøm: Total drivstrøm = Strøm per streng * Antall parallelle strenger. Eksempel: 2 strenger parallelt, 20mA per streng, total strøm = 20mA * 2 = 40mA.

Sikkerhetsmarginer: Design utgangsspenning skal ikke overstige 36V (vanlig sikkerhetsgrense for ekstra lav spenning - SELV). Total drivstrøm bør ikke overstige 300mA (balanseringseffektivitet og komponentvalg).

Konklusjon

En eksepsjonell skjermopplevelse begynner med nøyaktig bakgrunnsbelysning. Enten det gjelder kostnadssensitive monokrome skjermer eller visuelt krevende fargeskjermer, dyp forståelse og bruk av konstant gjeldende kjøreprinsipper, streng kontroll av kraftsekvensering, nøyaktig beregning av serieparallelle parametere og overholdelse av sikkerhetsstandarder er viktige skritt for å skape skjermprodukter med lang levetid av høy kvalitet. Disse tilsynelatende små "detaljene" er nettopp de kritiske faktorene som bestemmer den ultimate kvaliteten på skjermen og brukertilfredsheten.
