FPC-kabellayoutdesignspesifikasjoner: Forhindrer brudd, intermitterende kontakt og sikrer stabil HD-skjermoverføring

I en tid med smarte enheter som jakter på ultimate visuelle opplevelser, er skjermkvalitet med høy oppløsning avgjørende. Data indikerer imidlertid at en betydelig del av skjermfeil stammer fra signaloverføringsproblemer. Som data "livline", bestemmer den rasjonelle layoutdesignen til FPC-kabler direkte produktets pålitelighet og brukeropplevelse. For å unngå vanlige fallgruver, følg følgende kjernedesignspesifikasjoner og kritiske hensyn:

Kjernedesignspesifikasjoner: Nøkkelprinsipper for forbedret kabelpålitelighet

Presisjonsbøyning for å forhindre kabelbrudd:

Minimum bøyeradius: Må være ≥5 mm under kabelbøying. Mindre radier induserer overdreven belastning på indre ledere, noe som øker risikoen for brudd betydelig.

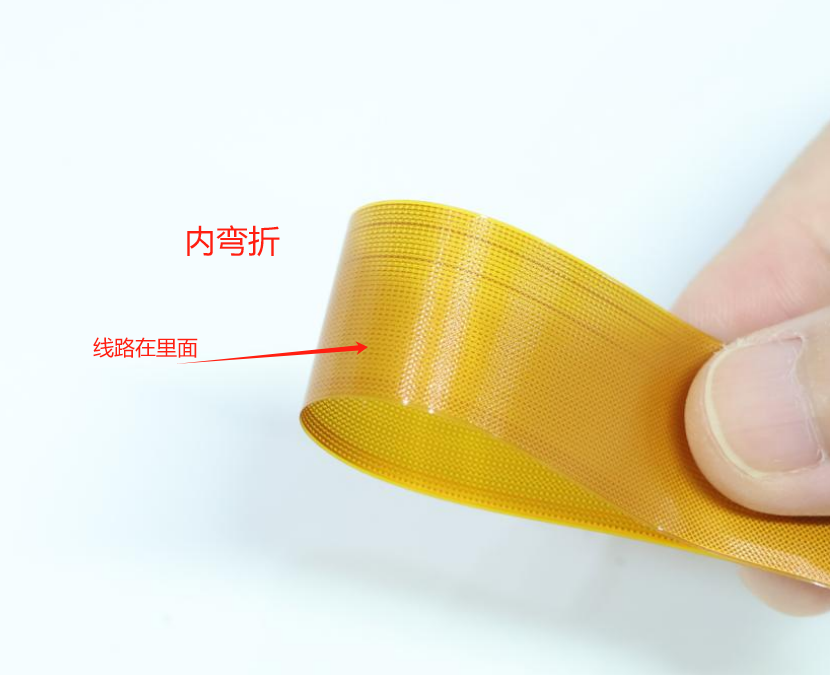

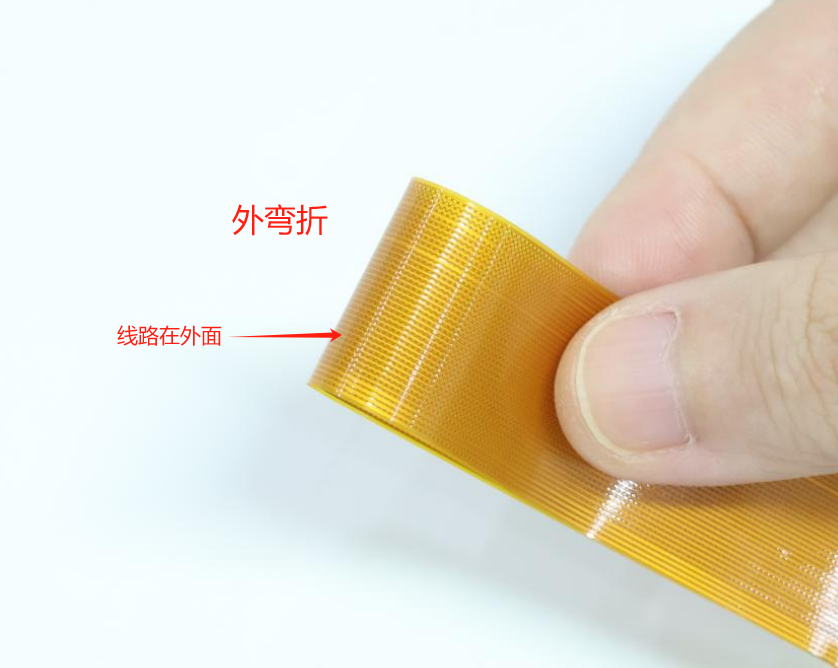

Foretrukket bøyeretning: Prioriter indre bøyninger over ytre bøyer. Ytre bøyninger utsetter ledere for strekkkrefter, noe som reduserer kabelens levetid.

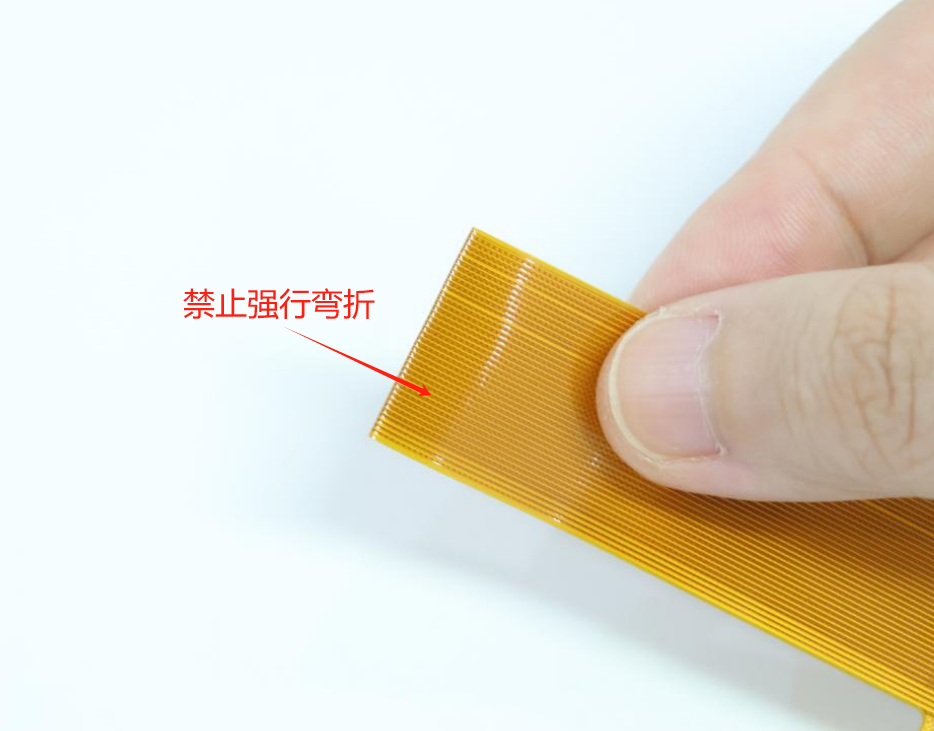

Unngå gjentatt bøying: Begrens strengt flere bøyninger på samme sted. Sikt på enkle, presise bøyeoperasjoner.

Designmerknad: Mikroskopisk bøyningsskade er ofte den skjulte årsaken til batchfeil.

Sikker fiksering for å eliminere vibrasjonsinterferens:

Driftsvibrasjoner er en stor motstander av kabelpålitelighet, noe som fører til intermitterende kontakt og signalustabilitet.

Effektiv løsning: Bruk trykkfølsom tape med høy pålitelighet for å sikre kabelruten på flere punkter. Dette er et svært kostnadseffektivt tiltak for å forhindre vibrasjonsrelaterte feil.

Optimalisert lengde for høyhastighetssignalintegritet:

Med spredningen av 4K/8K høyoppløselige skjermer øker FPC-dataoverføringsvolumene, noe som gjør kabellengden kritisk for signalkvaliteten.

Anbefalt standard: Skjermdataoverføringskabler må være ≤10 cm. Korte avstander sikrer høyhastighets overføring med lite tap.

Extended Length Protocol: Hvis strukturelle begrensninger krever 20–30 cm kabler, er streng batchvalidering obligatorisk for å verifisere signalintegritet, stabilitet og samsvar med produksjonsutbytte.

Kritiske vurderinger:

 Unngå skjermskader og funksjonelle begrensninger

TFT-skjermbeskyttelsesregel: Absolutt ingen mekanisk belastning kan påføres skjermpanelet! Ytre kraft eller stress forårsaker irreversible "Mura" (sky) defekter.

Begrensninger for visningsrotasjon:

Oppløsninger ≤320 x 480:

Vanligvis integrer full RAM, som vanligvis støtter 90° bilderotasjon (muliggjør fleksible oppsett og strømoptimalisering).

Oppløsninger >320x480:

 På grunn av ingen eller begrenset intern RAM, er 90° rotasjon vanligvis ikke støttet. Modellspesifikk støtte må bekreftes med vår FAE!

Bildespeilingsfunksjon: De fleste skjermer støtter vertikal/horisontal bildespeiling via maskinvare (jumpere) eller programvarekommandoer. Implementeringsmetoder og modellkompatibilitet må bekreftes med vår FAE!
