Viser LCD-skjermen merkelige farger? 3-trinns diagnoseguide!

Når industrielt utstyrsskjermer plutselig blir blåaktige, rødlige eller viser forvrengte farger, er det ikke bare en driftsforstyrrelse – det kan signalisere underliggende maskinvare- eller signaloverføringsproblemer.

  I kritiske felt som strømovervåking, medisinsk utstyr eller bilsystemer, er skjermnøyaktighet avgjørende for sikkerhet og effektivitet. Ikke få panikk når farger blir useriøse; systematisk feilsøking er nøkkelen!

Trinn 1: Forenkle med gråtoner – Isoler problemet!

  Start med å fjerne fargekompleksiteten. Vis rent svart-hvitt-innhold. Hvis du oppdager unormale flekker, striper, ujevn bakgrunnsbelysning eller lokalisert dimming/lysere, peker problemet sannsynligvis på fysisk skade (f.eks. trykkmerker, døde piksler), bakgrunnsbelysningssvikt eller ustabil kjørespenning. Dette trinnet identifiserer raskt om det er en "maskinvareskade" eller et dypere "fargesymptom".

Trinn 2: Primærfargesjekk – Finn defekte kanaler!

  Hvis gråtoner virker normale, skifter fokus til signalbehandling. Gjennomfør individuelle røde, grønne og blå tester. Vis fullskjerm ren rød, grønn og blå sekvensielt. Vær nøye med: Mangler noen farge? Unormalt svak? Eller viser uventede fargetoner? For eksempel indikerer rosa/gule flekker under en rød test problemer som skadede underpikselkretser, løse FPC-flexkabler eller defekte fargekanalutganger i driver-IC. Denne "fargetriagen" lokaliserer nøyaktig årsaken.

Trinn 3: Dekod bestillingen – Match RGB/BGR-innstillinger!

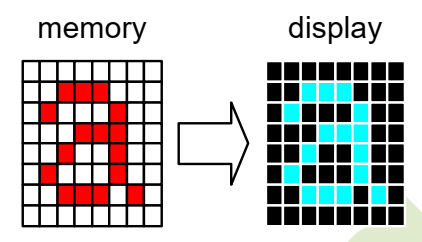

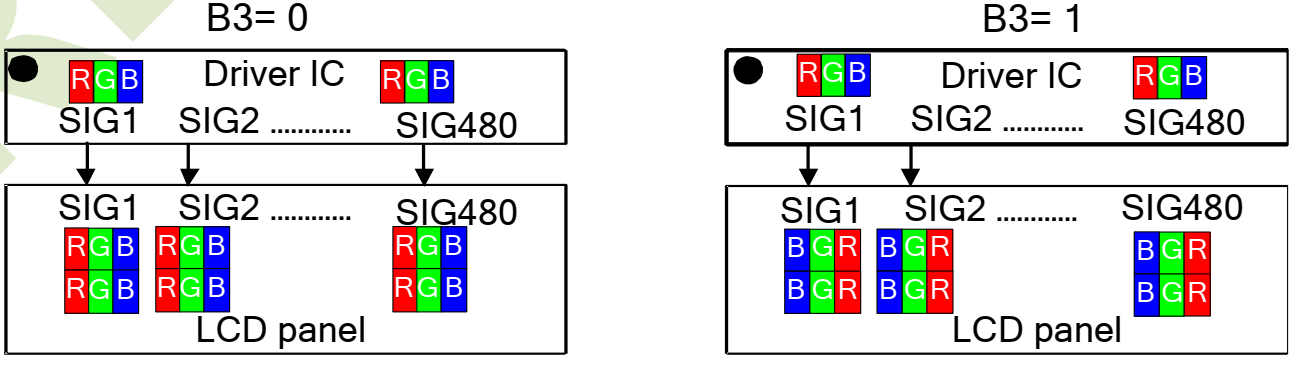

  Hvis problemene vedvarer, kan synderen ligge i kommunikasjonsprotokoller for maskinvare og programvare - nærmere bestemt fargedatarekkefølge! LCD-skjermer kan bruke RGB- eller BGR-underpikselarrangementer. Hvis hovedkortet ditt (MCU/SoC) sender ut data i RGB-rekkefølge mens LCD-skjermen er standard til BGR (eller omvendt), vil fargene inverteres fullstendig (f.eks. rødt blir blått)! Krysssjekk alltid skjermspesifikasjoner med plattformdriverinnstillinger, og sørg for at fargeformatet eller pikselrekkefølgen justeres perfekt. Dette trinnet bygger bro over "fargespråkgapet", og gjenoppretter nøyaktige bilder.

  Står du overfor vedvarende problemer? Som en ledende produsent av LCD-skjermer i Kina tilbyr CNK Electronics skreddersydde løsninger. Tilpass LCD-moduler med presise RGB-konfigurasjoner for sømløs integrasjon. Kontakt oss for skjermer utviklet for å levere klarhet, pålitelighet og ytelse.
