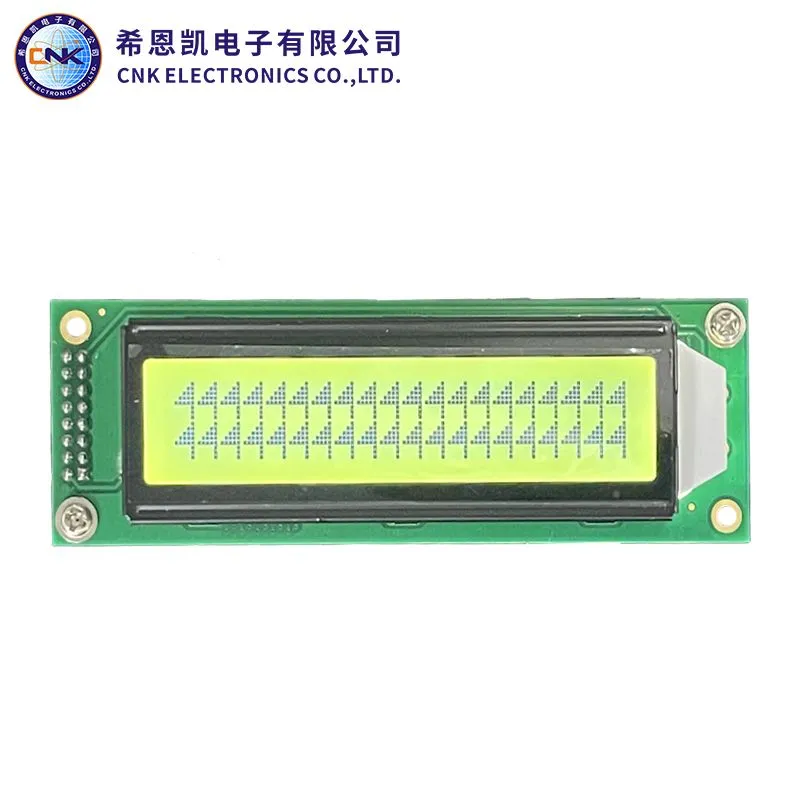

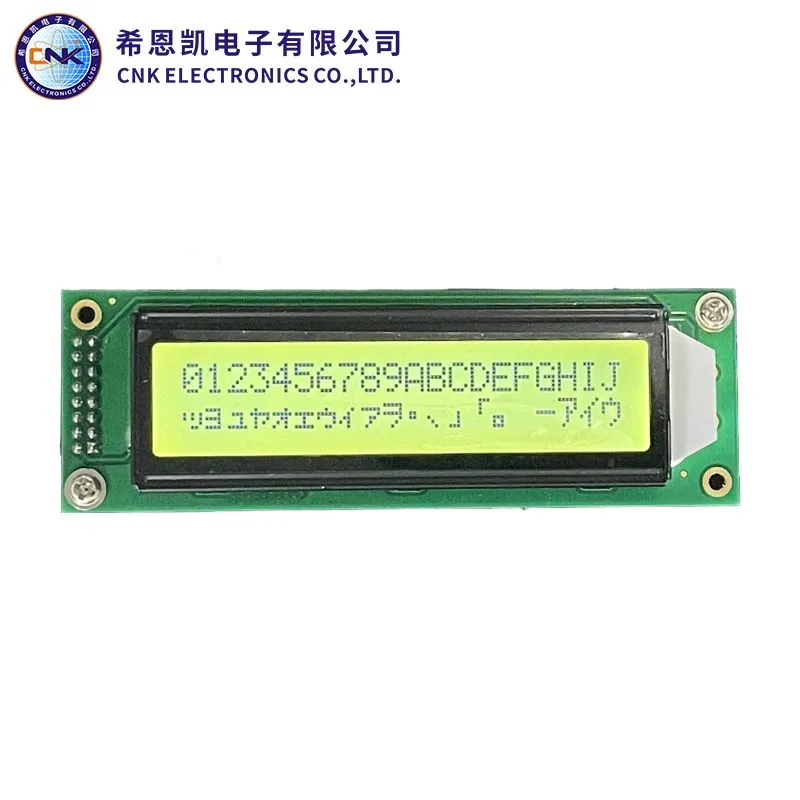

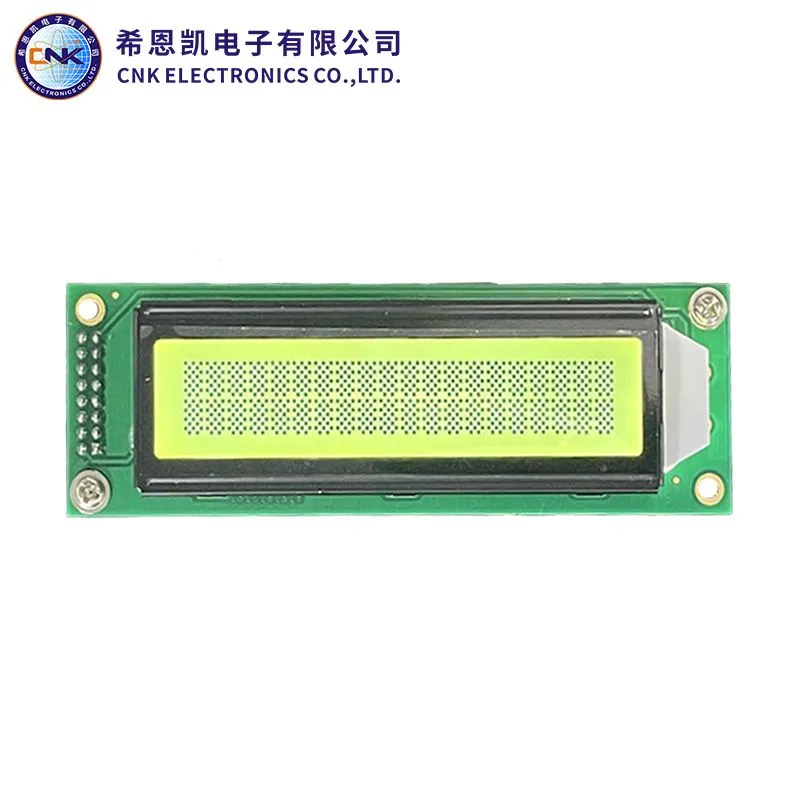

1602 Karakter LCD Display

1602 LCD-skjermen inkluderer vanligvis en bakgrunnsbelysning for bedre synlighet under forhold med lite lys og har en kontrollerbrikke innebygd i den, for eksempel Hitachi HD44780 eller en kompatibel brikke. Denne kontrolleren forenkler oppgaven med å grense skjermen med eksterne mikrokontrollere eller andre enheter, da den håndterer mange av funksjonene på lavt nivå som kreves for å kontrollere displayet.

For å bruke en 1602 LCD -skjerm, trenger du vanligvis å koble den til en mikrokontroller eller en annen elektronisk enhet ved hjelp av et sett med parallelle datalinjer (vanligvis 4 eller 8 datalinjer, avhengig av driftsmåten), sammen med kontrolllinjer for funksjoner som data/kommando -valg, lese/skrive kontroll og gjøre det mulig for displayet. Du sender deretter kommandoer og data til displayet for å kontrollere hva som vises på skjermen, for eksempel å vise tekst, rulle meldinger eller vise tilpassede tegn.

Programmering av skjermen innebærer vanligvis å sende spesifikke kommandoer og datasekvenser over grensesnittet for å initialisere skjermen, sette opp eventuelle ønskede funksjoner (for eksempel markørblinking eller rulling), og send teksten eller annen informasjon du vil vise.

Totalt sett er LCD -skjermen fra 1602 en allsidig og mye brukt komponent i elektronikkprosjekter, og tilbyr en enkel og effektiv måte å gi visuell tilbakemelding eller informasjonsutgang i et bredt spekter av applikasjoner.
